双速电梯电气原理图与plc安装接线图的电路大全

有关双速电梯电气原理图与plc安装接线图的电路大全，分享双速电梯电气控制主回路、安全回路等，以及plc接线图中输入与输出回路的绘制方法。

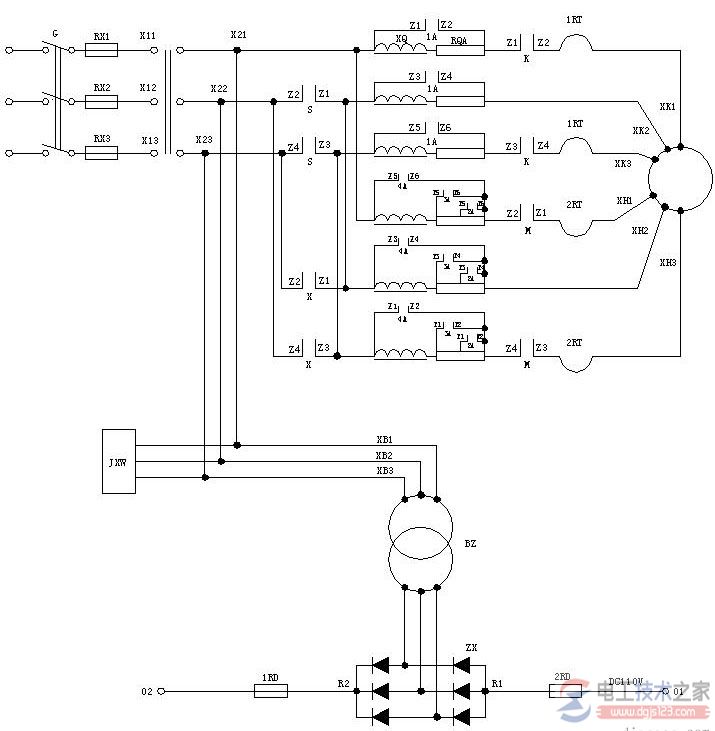

一、双速电梯电气控制主回路

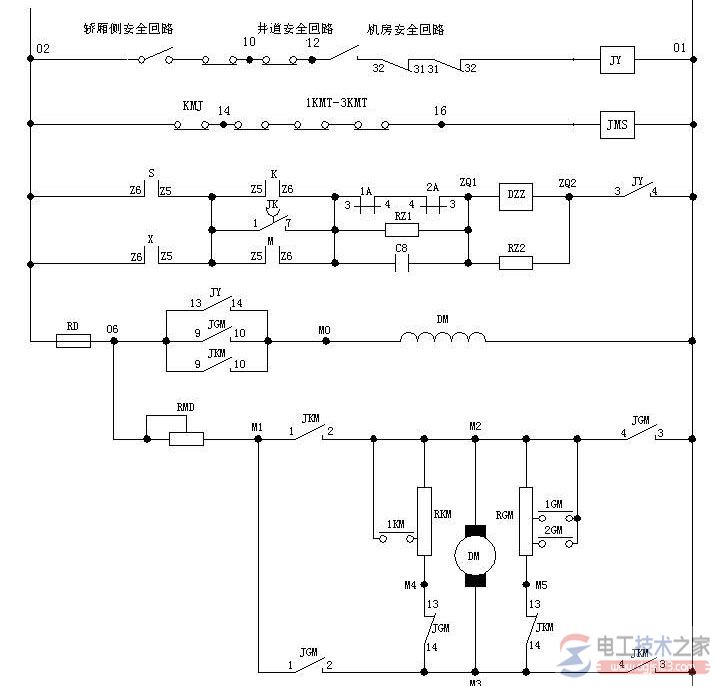

二、安全回路、门锁回路、制动器、门机回路

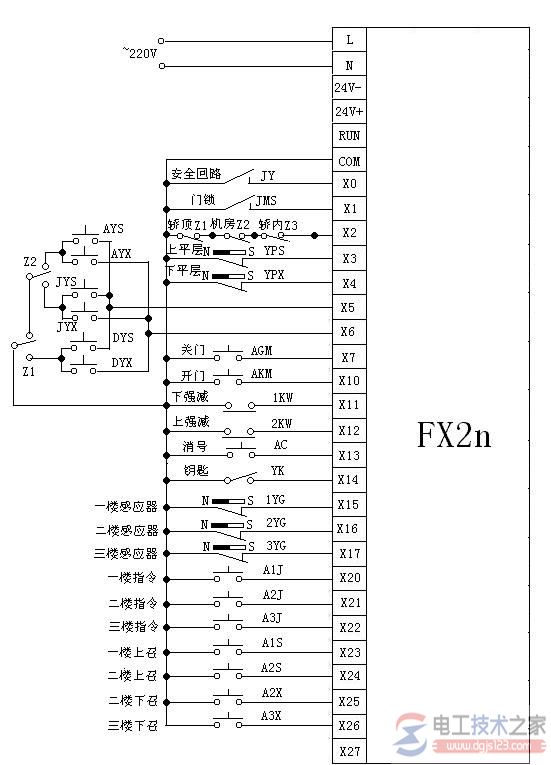

三、plc接线图（输入回路）

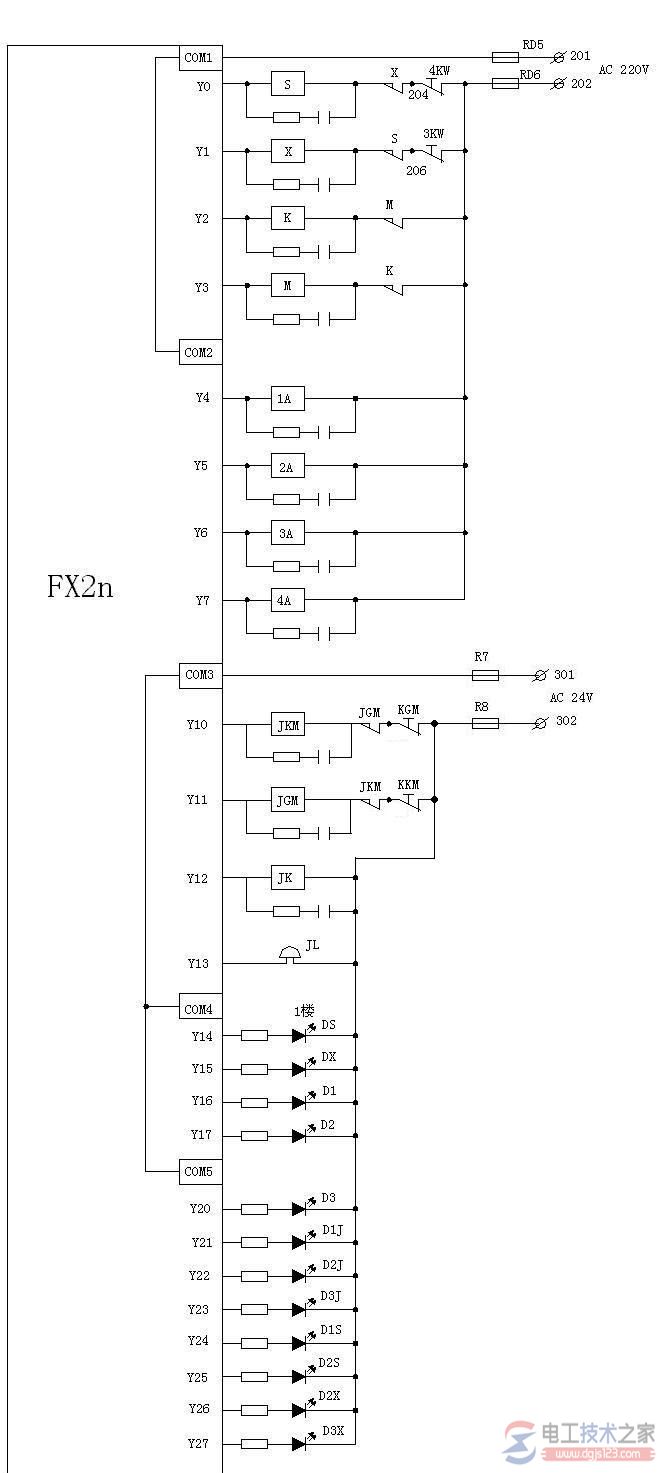

四、plc接线图（输出回路）

图中线号与继电（接触）器触点号可根据实际情况自定义，这里不再画出。另电源部分与照明部分也未画出。

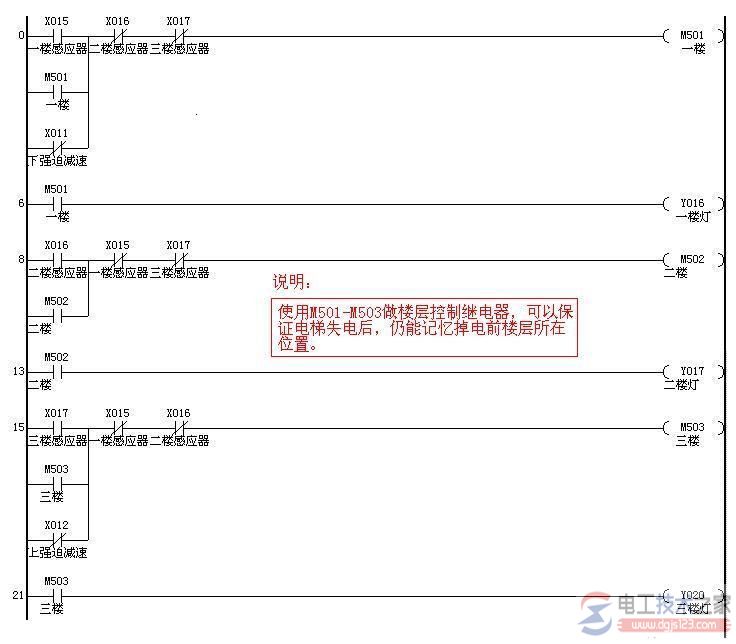

楼层控制回路

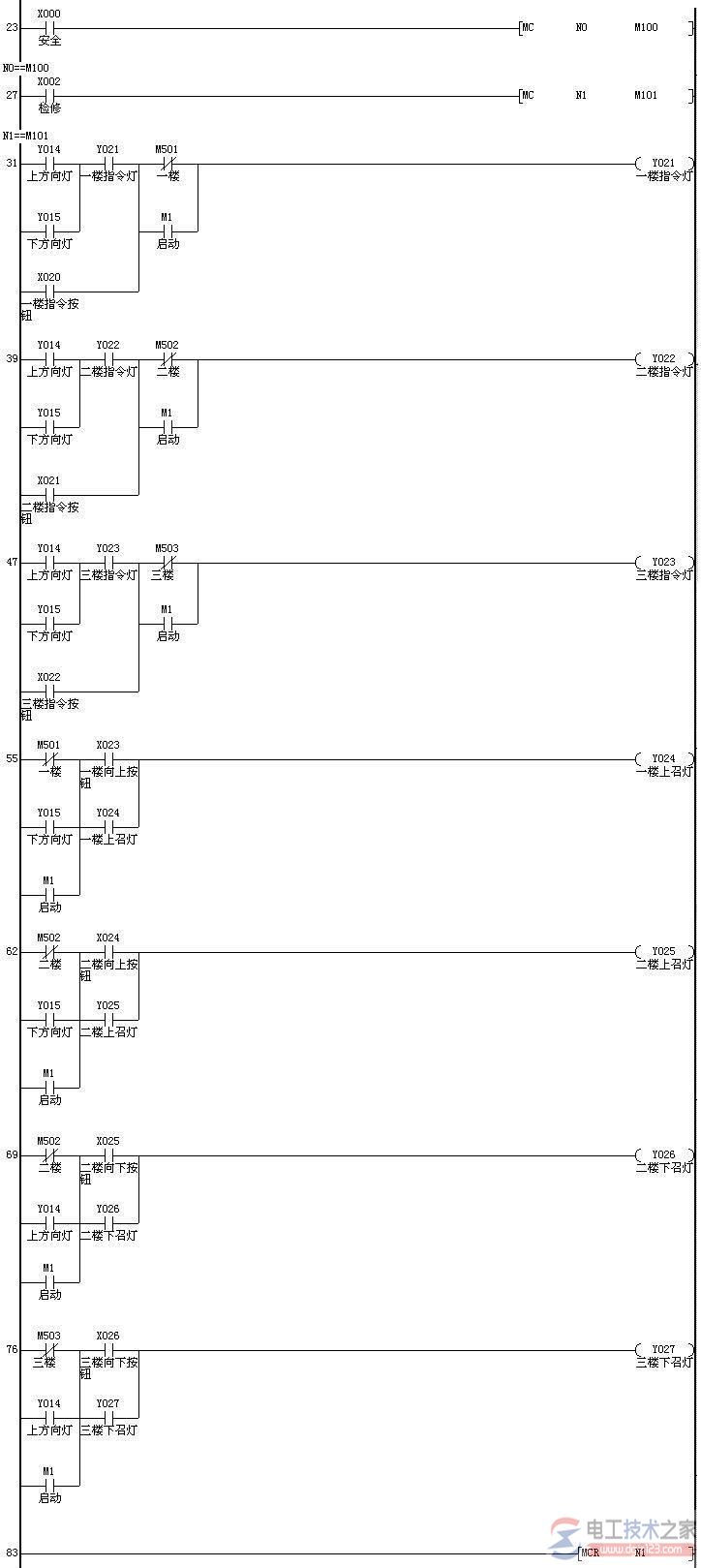

指令、召唤信号的登记与消除

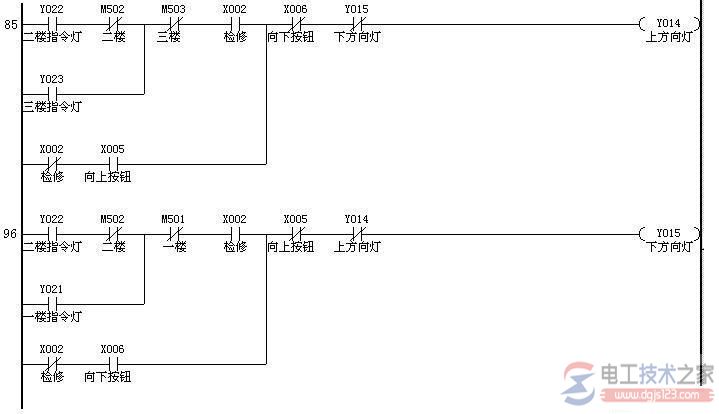

自动定向回路
