氧化锌避雷器做预防性试验的方法及步骤

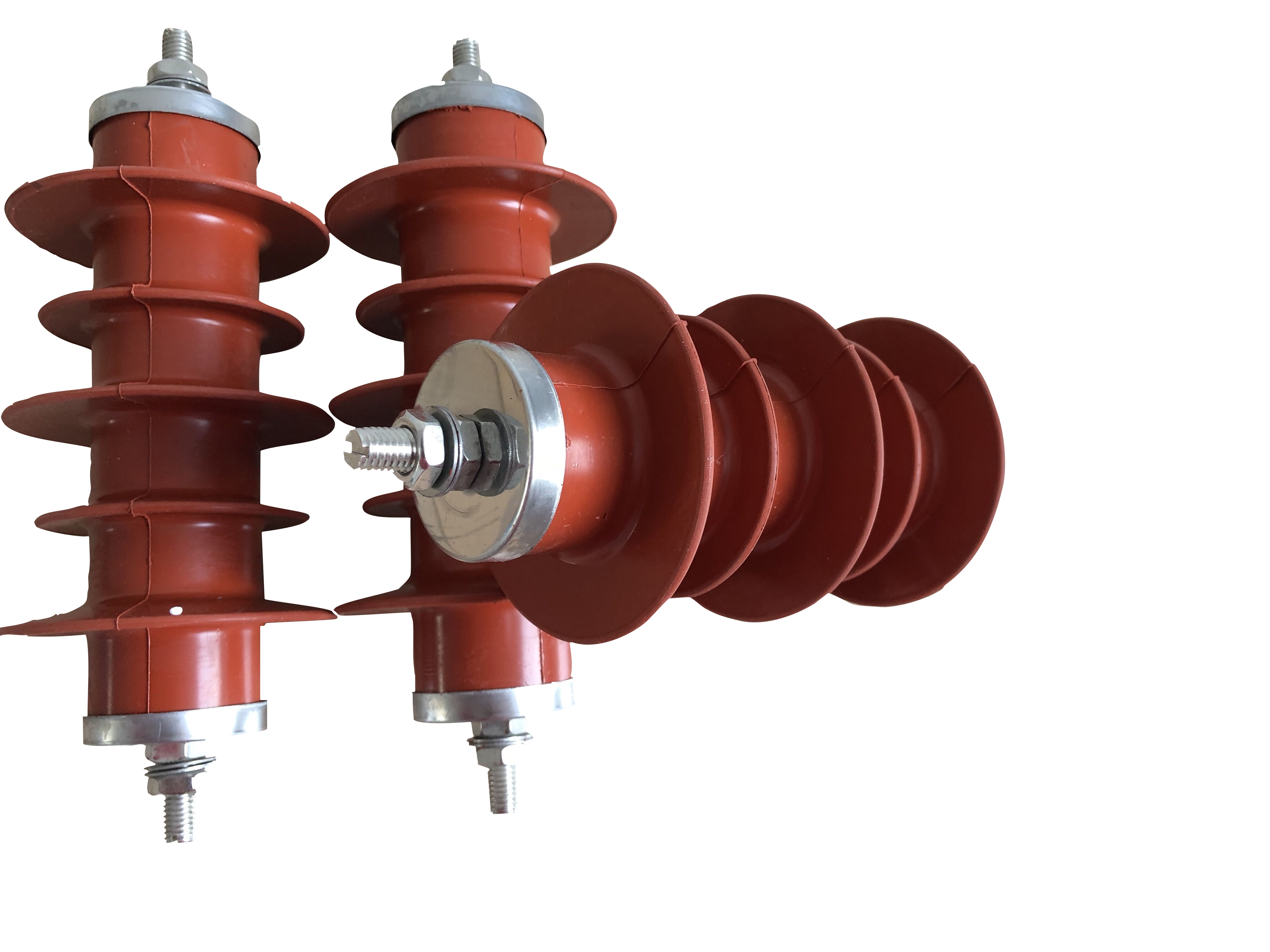

氧化锌避雷器是一种广泛应用的电力设备配件。但是随着运行时间的增加，氧化锌避雷器阀片在长期运行电压下的老化问题也变得突出，所以加强投运前的交接验收试验和运行中的监测，及时总结运行经验是一项重要的工作。

目前国内预试规程对氧化锌避雷器的试验有三项规定：

(1)绝缘电阻试验：

绝缘电阻试验与其他避雷器的绝缘电阻试验相同。电压等级在35kV及以下用2500V兆欧表，35kV以上用5000V兆欧表。

由于氧化锌阀片在小电流区域具有很高的阻值，故绝缘电阻主要取决于阀片内部绝缘部件和瓷套。

(2)直流1mA下电压及75%该电压下泄漏电流测量

该项试验有利于检查氧化锌避雷器直流参考电压及避雷器在正常运行中的荷电率，对确定阀片片数，判断额定电压选择是否合理及老化状态都有十分重要的作用。其试验原理接线图如下图所示。

试验步骤：先以指针式微安表监测泄漏电流值，升至1mA。停止升压确定此时电压值，再降压至该电压的75%时，测量其泄漏电流，因该电流值较小，应用数字式万用表来检测。

试验中应注意的问题：①试验必须与地绝缘，外表面应加屏蔽，屏蔽线要封口；②直流高压发生器应单独接地；③试品底部与匝绝缘应保持干燥；④现场测量应注意场地屏蔽。

试验分析：①试验中如U1mA电压比工厂所提供的数据偏差较大，与铭牌不符时，应与厂家进行。②通常在70%U1mA下的电流值偏大或电压加不上去，则有可能严重受潮；电流> 50μA，则有可能有受潮情况。

投运后，随着运行时间增加，电流有一定增大，但电流不能超过50μA。

(3)运行电压下交流泄漏电流及阻性分量的测量（有功分量和无功分量）

国内众多厂家生产的测量仪，其原理利用外加容性电流将流过阀片的Ix的容性电流（无功分量）补偿掉，而只保留阻性电流分量。这种测量方式可在现场带电测量，测量较简便。现场测量应注意的问题是：

a注意正确选取参考电压的相位；

b现场试验测量回路应一点可靠接地，接地点的不稳定也将影响测量结果；

c220kV及以上电压等级避雷器在现场带电测量时应注意其相间干扰（目前国内有些测量设备也附带有移相消除相间干扰的功能）。
