【图】放大电路输入电阻与反馈电阻噪声的关系

有关放大电路输入电阻与反馈电阻噪声的关系，放大电路的噪声性能深受电阻热噪声(输入电阻和反馈电阻)影响，噪声电压大小与电阻阻值，带宽和温度(开尔文)的平方根成比例关系。

放大电路的噪声性能深受电阻热噪声(输入电阻和反馈电阻)影响，人们大多知道电阻会发出噪声，却未必清楚其中细节，以下稍加解释。

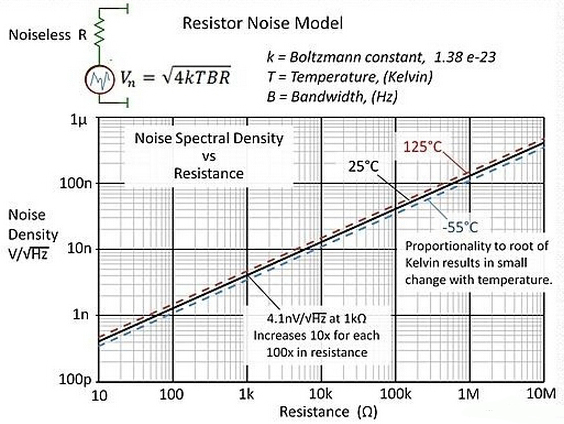

电阻的戴维宁噪声模型由噪声电压源和纯电阻构成，如图1。

图1

噪声电压大小与电阻阻值，带宽和温度(开尔文)的平方根成比例关系。

通常会量化其每1Hz带宽内的噪声，也就是其频谱密度。电阻噪声在理论上是一种“白噪声”，即噪声大小在带宽内是均等的，在每个相同带宽内的噪声都是相同的。

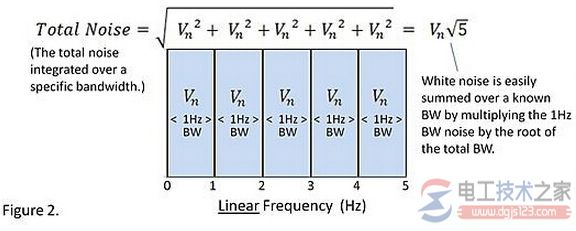

图2

总噪声等于每个噪声的平方和再开平方。我们常常提到的频谱密度的单位是 V/ 。对于1Hz带宽，这个数值就等于噪声大小。对于白噪声，频谱密度与带宽开方后的数值相乘，可以计算出带宽内总白噪声的大小。为了测量和量化总噪声，需要限制带宽。如果不知道截止频率，就不知道应该积分到多宽的频带。
