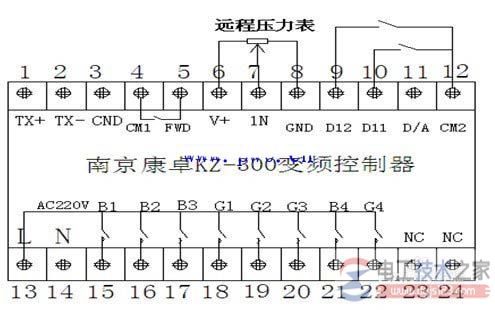

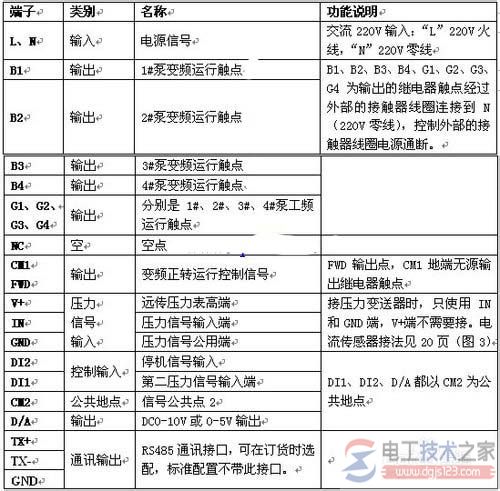

恒压供水变频器接线端子的电路原理图

分享恒压供水变频器接线端子的电路原理图，恒压供水变频器控制电路的工作原理，包括恒压供水变频器控制电路的面板与按键，工作状态指标灯，以及相关参数的设定。

如下图：

注意事项：

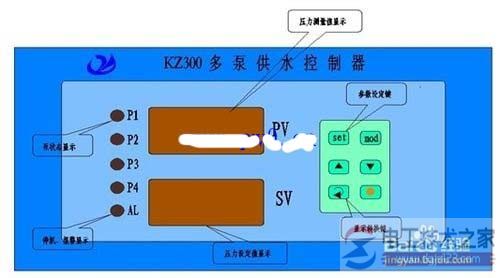

1、面板及按键

PV窗口为测量值显示窗口，SV窗口为设定值显示窗口。

“SET” 为参数设定键，“ ▲ ”和“ ▼”为两个数字加减键，在参数设定状态，“MOD”键和“ ” 键为参数翻页键；在正常工作状态，“ ”键为显示方式转换键，用来转换显示压力值和输出频率值。
