电源滤波电路的滤波过程分析

有关电源滤波电路的知识，介绍了电源滤波的详细过程，以及波形形成过程，滤波电容的容量和耐压值选择要求，有需要的朋友参考下。

电源滤波电路

1、电源滤波的过程分析

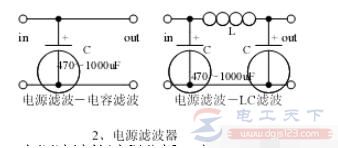

电源滤波是在负载RL两端并联一只较大容量的电容器，电容两端电压不能突变，负载两端的电压也不会突变，使输出电压变得平滑，从而起到滤波的作用。

2、波形形成过程

输出端接负载RL时，当电源供电时，向负载提供电流的同时也向电容C充电，充电时间常数为τ充=（Ri∥RLC）≈RiC，一般Ri〈〈RL，忽略Ri压降的影响，电容上电压将随u 2迅速上升，当ωt=ωt1时，有u 2=u 0，此后u 2低于u 0，所有二极管截止，这时电容C通过RL放电，放电时间常数为RLC，放电时间慢，u 0变化平缓。

当ωt=ωt2时，u 2=u 0， ωt2后u 2又变化到比u 0大，又开始充电过程，u 0迅速上升。ωt=ωt3时有u 2=u 0，ωt3后，电容通过RL放电。如此反复，周期性充放电。由于电容C的储能作用，RL上的电压波动大大减小了。电容滤波适合于电流变化不大的场合。LC滤波电路适用于电流较大，要求电压脉动较小的场合。

3、计算方法

滤波电容的容量和耐压值选择：电容滤波整流电路输出电压Uo在√2U 2~0.9U 2之间，输出电压的平均值取决于放电时间常数的大小。

电容容量RLC≧（3~5）T/2其中T为交流电源电压的周期。实际中，经常进一步近似为Uo≈1.2U2整流管的最大反向峰值电压URM=√2U 2，每个二极管的平均电流是负载电流的一半。
