三端稳压器7805接线图详细分析

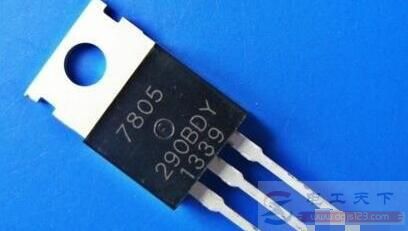

在电子产品中常见的三端稳压集成电路有正电压输出的78xx系列和负电压输出的79xx系列，三端IC是指这种稳压用的集成电路只有三条引脚输出，分别是输入端、接地端和输出端，其模样与普通三极管相似，有TO-220的标准封装，也有9013模样的TO-92封装。

用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠方便，而且价格便宜。该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。

因为三端固定集成稳压电路的使用方便，所以在电子制作中经常采用。

图1：7805引脚图及稳压电路图

7805是最常用到的稳压芯片，用很简单的电路输入一个直流稳压电源，其输出电压恰好为5v，刚好是51系列单片机运行所需的电压，有很多系列如ka7805，ads7805，cw7805等，性能有微小的差别，用的最多的还是lm7805，下面介绍下它的3个引脚以及用来构成的稳压电路。
