超声波逆变器捕鱼器电路原理图及使用方法

分享一个超声波逆变器捕鱼器电路原理图，掌握下超声波捕鱼器的工作原理，电子捕鱼器元件选择，以及电子捕鱼器调整及使用方法。

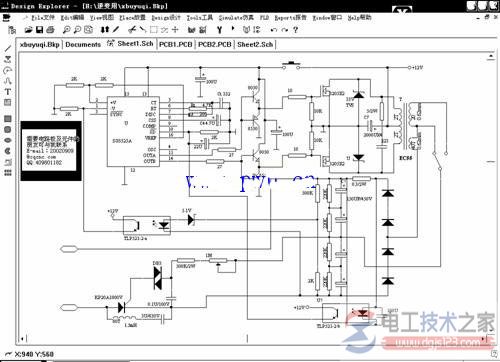

超声波逆变器捕鱼器的电路原理图

一、超声波捕鱼器工作原理

超声波捕鱼是根据电压高于100V，功率大于30W的电能释放于水域中可击毙直径为1至1.5米水域内的鱼类的原理而制成的。

如捕鱼器电路图所示，电路由三部分组成：第一部分为晶体三极管和铁氧体变压器组成的逆变器，把12V直流电压变成数百至数千赫的交流电，其电压幅值大于100V；

第二部分为全波倍压整流器，它把输出电压升高一倍，并变成直流，第三部分为继电器，它控制电路有效地把电能释放于水域，而且还可避免因插入水中而造成高压跌落。

W1可调节输入电流的大小，W2可调节输出功率的大小。超声波逆变器捕鱼器电路原理图。

二、电子捕鱼器元件选择

BG1、BG2要求对称，且用大功率管，每个管子要加足够大的散热片，变压器用E-20铁氧变压器芯，绕制时力求绝缘良好，各绕组数据见图示。

C1、C2采用油质纸介电容，继电器采用电压为12V，吸合电流小于40mA的直流继电器，电源用电压为12V，容量大于3A的小型蓄电池，BG1、BG2要求β≥50，BVceo ≥30V。

另外，可以代用的有3AD19、3AD30、3AD17等，D1、D2可用反向电压大于400V，电流大于200mA的整流管。

W1功率容量为2W，W2功率容量为1W。开关K用触通式开关，允许通过的电流大于5A。

三、电子捕鱼器调整及使用方法

电路安装毕后用40至60W、220V的灯泡作负载，接于A、B两端。电工天下

按下开关K，若电路不起振，可适当调换L1或L2的线头。若电路起振，则可听到变压器声。

调W1使蓄电池输入电流为3.5至5A，再调W2，使继电器产生连续通断的“嗒嗒”声，此时灯泡闪亮，调整即告结束。

使用时，负载的二根多股皮线，一根接在用金属丝做的鱼网圈上，另一根接一金属板，将两根线放在1至1.5米宽的水域两端，可见水中冒泡，若有鱼，则被击昏浮于水面，然后用鱼网将鱼捞起。
