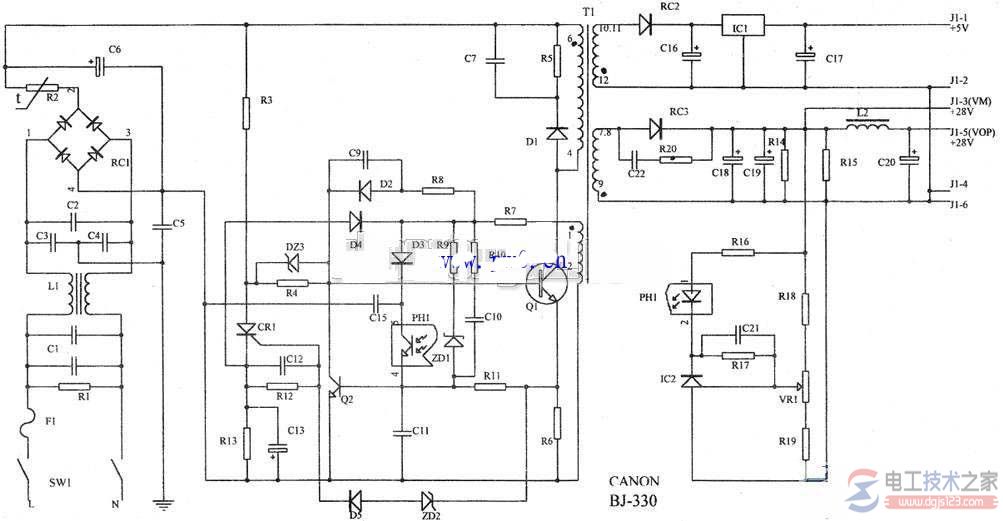

佳能BJ-330打印机电源板电路原理图及电路结构
|
分享佳能BJ-330打印机电源板电路原理图，佳能BJ-330打印机电源板电路的振荡原理、稳压原理、过流保护原理以及过压力保护原理说明。 如下：
1、振荡原理 220V交流电经C1、C2、C3、C4、L1滤波，桥堆RC1整流，C6平滑滤波后得到约300V直流电压，该电压经变压器T1的⑥～④绕组加到开关管Q1（C3506）的C极，R3、R4为启动电阻，向Q1的b极注入电流，Q1开始导通，T1的①～②绕组感应出①正②负的电压，该电压经过 1R7、R8、D2注入Q1的b极，使Q1的b极电流增大。同时该电压通过R10对C10、C11充电，Q1的C极电流进一步增加，T1的⑥～④脚绕组电流亦增加，使T1的①～②绕组感应电压也进一步增大，使Q1迅速进入饱和导通状态。 随着对C10、C11充电，C11上端电压逐渐升高，使Q2进入饱和导通状态，Q1的b极电流将随之逐渐减小，此反馈使Q1迅速截止。Q1截止时，C1O、C11上的电压通过ZD1、R9、R7释放，使Q2的b极电位下降，即Q2导通程度逐步减弱，Q1的b极电压将逐渐升高。当Q1的b极电压达到0.7V左右时，Q1又进入导通状态，如此反复，形成振荡。 2、稳压原理 电源的取样电压为28V，稳压电路由R16、R17、R18、R19、VR1、光耦PH1（PC111）及IC2（TL431）等元器件组成。佳能打印机电源板电路原理图 当主电压（ 28V）升高时，升高的电压与IC2内部的基准电压比较，误差放大后使PH1的②脚输出电压降低，即光耦①、②脚间的电压差增加，其内部发光二极管发光强度增加，PH1的④、⑤脚等效电阻减小，即光敏三极管的e极电流增加，Q2的b极电流增加，使Q2的C极电压降低，这样，Q1的b极电流也随之减小，Q1导通时间变短，T1储能亦随之减少。这样，次级绕组输出电压也下降，从而完成稳压过程。 |
