光敏电阻的阻值会随着光线强弱而变化，如果打算用光敏电阻制作光控开关，只要添加一个电压比较器即可，以下是具体的电路图。

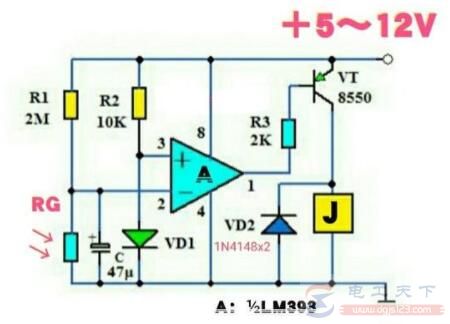

图1：用LM393构成的光控开关

LM393为低功耗双电压比较器，内含两个相同的电压比较器（这里只使用其中一个），工作电压范围为2～36V。这里的?LM393接成一个反相输入电压比较器，二极管VD1给LM393的同相输入端③脚提供一个约0.6V的参考电压。

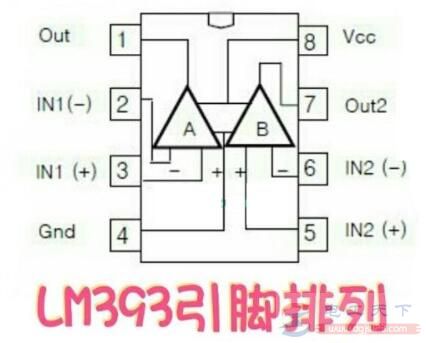

图2：LM393的引脚排列及功能

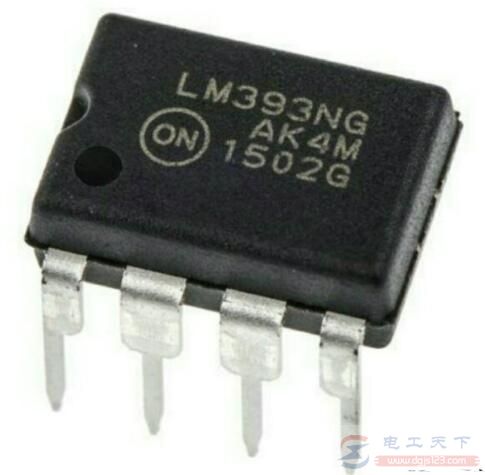

图3：DIP-8封装的LM393

白天光线较强，光敏电阻RG的阻值很小，LM393的反相输入端②脚的电压小于③脚的电压，故LM393的输出端①脚输出为高电平，三极管VT截止，继电器J无电不工作，其控制的负载也不工作。晚上光线变弱，RG的阻值变得很大，LM393的②脚电压高于其③脚的电压，故LM393的①脚输出变为低电平，三极管VT导通，继电器J得电工作，其触点闭合，接通负载电源使其工作。

以上就是用光敏电阻及电压比较器构成的简单的光控开关。

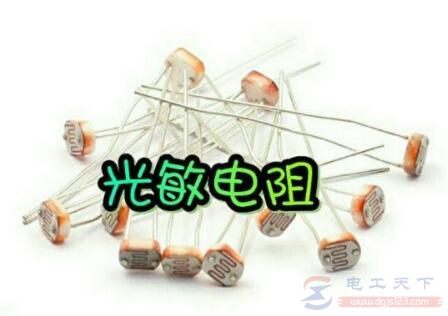

图4：光敏电阻的外形

上图电路的光控开关是白天继电器不工作，晚上才会工作。

如果将光敏电阻RG和电阻R1调换一下，则白天该光控开关驱动继电器工作，晚上继电器不工作。该电路的工作电压范围为5～12V，图中电容C是用于提高光控开关的抗干扰能力。
