电风扇调速器电路原理图及元器件选择

分享电风扇调速器的电路原理图，了解电风扇调速器电路的工作原理，电风扇调速器能根据室内温度的高低自动调节电风扇的风速，电风扇调速器的电路组成及元器件的选择要求。

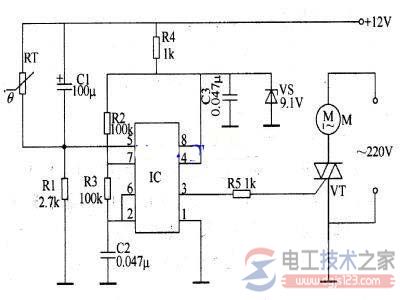

电风扇调速器的电路原理图

电风扇调速器能根据室内温度的高低自动调节电风扇的风速，以下就是电风扇调速器的电路原理图：

电风扇调速器电路的工作原理：

该温控式电风扇调速器电路由稳压电路、多谐振荡器和控制执行电路组成：

稳压电路由限流电阻器R4、滤波电容器C3和稳压一极管VS组成。

多谐振荡器由时基集成电路IC、电阻器Rl-R3、电容器Cl、C2和热敏电阻器RT组成。

控制执行电路由电阻器R5、晶闸管VT和风扇电动机M组成。 电风扇调速器电路原理图

接通电源后，多谐振荡器振荡工作，从IC的3脚输出占空比可调的方波脉冲信号，使VT受触发而导通，驱动风扇电动机M运转。

多谐振荡器的工作频率由R3和C2的数值决定;方波脉冲的占空比由IC第7脚与5脚之间的电位差决定。

当室内环境温度升高时，RT的阻值降低，使IC的5脚电压上升，3脚输出方波脉冲的占空比提高，VT的导通角增大，风扇电动机M在单位时间内通电时间变长，运行时间延长，转速加快，从而加大风量以达到降温的目的。

反之，当室内环境温度下降时，RT的阻值升高，使IC的5脚电压下降，3脚输出方波脉冲的占空比降低，VT的导通角变小，M在单位时司内通电时司变短，运行时间缩短，转速下降，从而减小风量使室内温度回升。

电风扇调速器电路原理图元器件选择：

Rl-R3和R5选用1/4W碳膜电阻器或金属膜电阻器;R4选用1/2W金属膜电阻器。

RT选用负温度系数的热敏电阻器 (在25℃常温下阻值为lOkΩ，加热至5O℃时阻值降至lkΩ)。

Cl选用耐压值为25V的铝电解电容器;C2和C3选用独石电容器或涤纶电容器。

VS选用lW、9.lV的硅稳压二极管。

VT选用3A、600V的双向晶闸管，例如TLC336A等型号。
