负反馈对通频带的影响图解
时间：2022-12-12作者：佚名
|
有关负反馈对通频带的影响，负反馈放大电路扩展通频带有一个重要的特性，即增益与通频带之积为常数，无反馈时的通频带Df=fH-fL≈fH，放大电路高频段的增益，有反馈时的通频带 DfF=(1 AmF)fH。 放大电路加入负反馈后，增益下降，但通频带却加宽了，见图1。

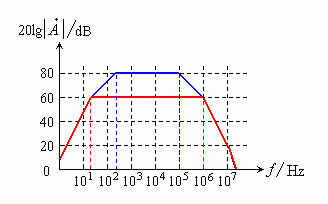

图1 负反馈对通频带的影响 无反馈时的通频带Df ＝fH－fL≈fH ，放大电路高频段的增益为 |
