电水壶的电路原理分析与检测方法

时间：2022-12-12作者：佚名

电水壶的基本功能是烧水，电水壶按结构分为一体式和分体式两种，按功能分为非保温型和保温型两种，这里介绍了电水壶的电路原理分析与检测方法，有需要的朋友参考下。

一、分体非保温式电水壶的检测

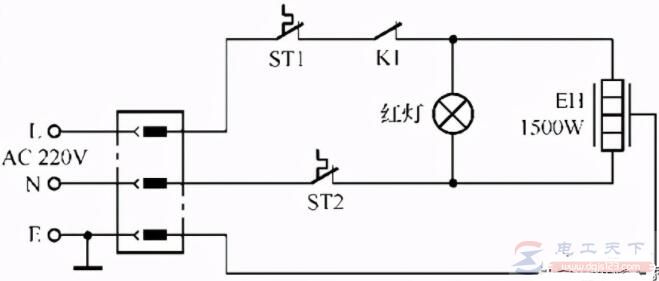

以格来德 WEF-115S电水壶为例，介绍下用万用表检修分体非保温式电水壶故障的方法与技巧。该电路由加热管 EH、蒸汽控制型电源开关 K、热保护器 ST1/ST2、指示灯等构成，如下图。

电水壶的电路原理分析与检测方法

1、电路分析

在烧水时装入适量水的壶体安放在底座上，底座上的升降保护环被压下，使 L、N环的触点露出，最终使底座输入的市电电压进入壶体电路。此时，按下电源开关 K1 后，220V市电电压经热保护器 ST1、ST2 与 K1 的触点输入，一路为红色指示灯（氖泡）供电，使其发光，表明该壶工作在加热状态；另一路为加热管 EH 供电，使它开始发热烧水。

当水烧开后，水蒸气使 K1 的簧片变形，将其触点断开，切断 EH 的供电回路，烧水结束。热保护器 ST1、ST2 采用的是 KSD201/EC 型温控器。当电源开关 K1 异常，使加热管 EH加热时间过长，导致壶底的温度达到 125℃时，ST1、ST2 的触点断开，切断市电输入回路，以免加热管过热损坏，实现过热断电保护。

2、故障检测

（1）不加热且指示灯不亮该故障的主要原因：

1）无市电电压输入或线路异常；2）电源开关 K1 开路；3）热保护器异常。

首先，用万用表的交流电压挡检测市电插座有无 220V 市电电压，若没有，检查供电系统；若电压为 220V，检查底座和壶体连接是否正常，若不正常，维修或更换故障元件即可；若连接正常，检查电源线是否正常，若异常，维修或更换即可；若电源线正常，说明故障发生在电水壶内。拆开后，用指针型万用表 R×1 挡或数字型万用表通断测量挡分别检查开关 K1 是否正常，若异常，维修或更换即可；若正常，检查热保护器 ST1、ST2 是否正常，若异常，用相同的温控器更换即可。

（2）不加热，但指示灯亮该故障的主要原因：

1）供电线路开路，

2）加热管开路。

拆开后，用指针型万用表 R×10 挡或数字万用表 200Ω电阻挡检测加热管 EH 的阻值，若阻值正常，说明线路开路，维修或更换线路即可；若阻值为无穷大，说明开路。因大多数分体电水壶的加热管封装在壶体底部，不能更换。因此，遇到加热管开路的，则需要整体更换。

（3）加热温度低该故障的主要原因：

1）电源开关 K1 开路；

2）热保护器异常。首先，检查开关 K1 是否正常，若异常，维修或更换即可；若正常，检查热保护器 ST1、ST2 是否正常，若异常，用相同的温控器更换即可。

（4）能加热，但指示灯不亮

该故障的主要原因就是指示灯或其供电线路异常。用万用表交流电压挡检测指示灯有无供电，若有，说明指示灯损坏，更换即可；若没有，维修线路。
