一文看懂短路保护的电路原理

有关短路保护的知识，短路保护电路一般有两种，一种是小功率短路保护电路，另一种是中功率短路保护电路，以下介绍了常见的限流、短路保护电路的工作原理，供大家参考。

短路保护的电路原理

1、在输出端短路的情况下，PWM控制电路可以把输出电流限制在一个安全范围内，它能用多种方法来实现限流电路，当功率限流在短路时不起作用时，只有另增设一部分电路。

2、短路保护电路通常有两种，一种是小功率短路保护电路，其工作原理如下：

当输出电路短路，输出电压消失，光耦OT1不导通，UC3842①脚电压上升至5V左右，R1与R2的分压超过TL431基准，使之导通，UC3842⑦脚VCC电位被拉低，IC停止工作。UC3842停止工作后①脚电位消失，TL431不导通UC3842⑦脚电位上升，UC3842重新启动，周而复始。当短路现象消失后，电路即可自动恢复成正常工作状态。

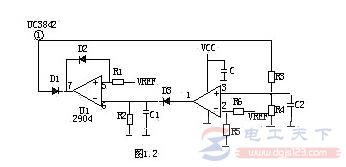

3、另一种是中功率短路保护电路，其工作原理如下：

当输出短路，UC3842①脚电压上升，U1③脚电位高于②脚时，比较器翻转①脚输出高电位，给C1充电，当C1两端电压超过⑤脚基准电压时U1⑦脚输出低电位，UC3842①脚低于1V，UCC3842停止工作，输出电压为0V，周而复始，当短路消失后电路正常工作。R2、C1是充放电时间常数，阻值不对时短路保护不起作用。

4、下图是常见的限流、短路保护电路，其工作原理如下：

当输出电路短路或过流，变压器原边电流增大，R3两端电压降增大，③脚电压升高，UC3842⑥脚输出占空比逐渐增大，③脚电压超过1V时，UC3842关闭无输出。

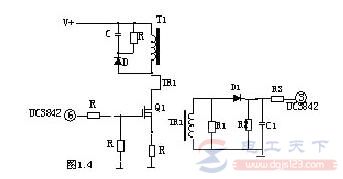

5、下图是用电流互感器取样电流的保护电路，功耗比较小，但成本高和电路较复杂，其工作原理如下：

输出电路短路或电流过大，TR1次级线圈感应的电压就越高，当UC3842③脚超过1伏，UC3842停止工作，周而复始，当短路或过载消失后，电路自行恢复。
