直流无刷电机驱动器工作原理图及内部结构图
时间：2022-12-12来源：佚名
|

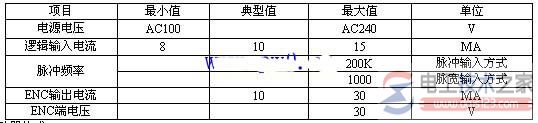

直流无刷电机驱动器工作原理图 直流无刷电机驱动器广泛使用于使用变频器的场合，以提高系统的性能（调速范围，精度），降低成本。 因增加脉冲输入接口，更方便作变频器系统的改造，增加刹车功能，满足特殊客户要求，采用速度闭环，在不增加成本的前提下，显著提高系统性能。 直流无刷电机驱动器参数
直流无刷电机驱动器的结构

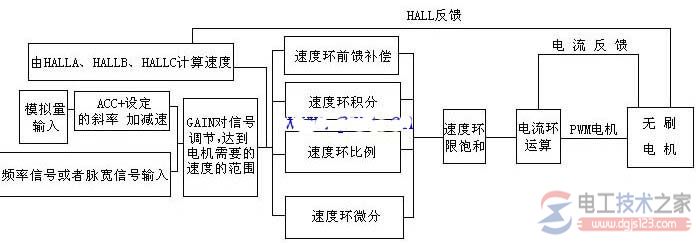

1、直流无刷电机驱动器工作原理图
2、直流无刷电机驱动器内部结构图
直流无刷电机驱动器的使用
当把电机功率线，HALL线和驱动电源线连接好后，既可以试运行，先将驱动器选作开环运行模式，将电位器跳到最小（REF 电位器逆时针到头即可）然后驱动器上电，轻微加大REF 输入端，电机应该运现电机的运动，停止即可。
现在，可以将驱动器选择为闭环模式，调节电位器来运行电机。
联机运行时，先将增益调节电位器调到0，然后输入最大的信号（脉冲频率或者PWM或者模拟量信号），慢慢增大增益输入端，直到电机出现需要的最大速度即可，现在，就可以调节输入信号，来对电机调节。 |
