一、辨认电路中的反馈元件

一个电路是否存在反馈，要看该电路有没有反馈元件，要判别反馈类型，首先要找到反馈元件的位置。

因此，准确辨认电路中的反馈元件是十分重要的。任何同时连接着输出回路和输入回路，并且影响着输入回路的元件，都是反馈元件。

可以通过直接观察电路的方法，很快地辨认出电路的反馈元件。

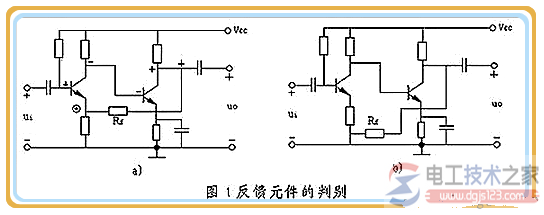

例如，课件图1所示，图a)中电阻Rf是反馈元件；而图b)中电阻Rf就不是反馈元件，因为它只连接到输入端的接地点，并没有对输入端起到任何影响。

二、正反馈与负反馈的判别

首先，明确正反馈与负反馈的概念。

根据反馈极性的不同，可将反馈分为正反馈与负反馈。使放大器净输入量增大的反馈，称为正反馈； 反之称为负反馈。

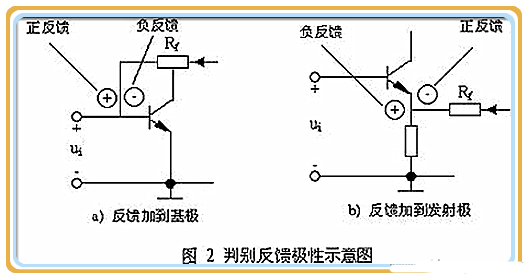

考虑到技校学生的文化理论和专业基础都较差，为了方便学生的理解和判别，笔者把这一概念简单直观化，即通过课件图2，向学生形象地介绍：当反馈信号与输入信号加在放大器输入端的同一个电极时，若二者的瞬时极性一致，为正反馈；反之为负反馈。当反馈信号与输入信号加在放大器输入端的不同电极时，结果相反。

其次，理解放大器的三种基本接法中三极管各电极间的相对相位关系。为了方便学生更快更好地掌握瞬时极性法，笔者认为有必要先回顾一下三极管各极间的相对相位关系。将放大器的三种基本接法示意图（图3）通过课件向学生逐一展示，通过直观比较，哪些是同相放大器，哪些是反相放大器？学生很快就能准确地回答出来（即：共发射极为反相放大器，其它为同相放大器）。
