一例用集成运放设计的40倍放大电路

集成运放设计的40倍放大电路

打算设计一个放大倍数为40的放大电路，采用三极管分立元件或集成运放皆可实现，但对于初学者来说，采用集成运放设计更简单。

以下是一款采用集成运放设计的40倍放大电路，不仅可以用于放大交流信号，也可以用于精确放大直流信号，且工作状态十分稳定。

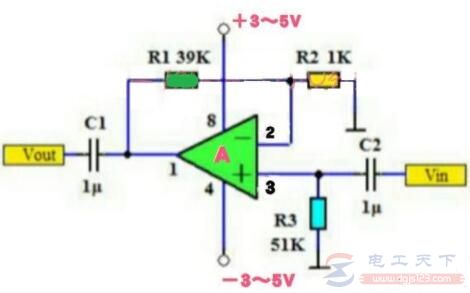

图1：集成运放设计的40倍放大电路

A为集成运放，这里接成同相放大器，电阻R1为反馈电阻。电路的放大倍数为1＋（R1/R2），当R1＝39千欧，R2＝1千欧时，电路的放大倍数即为40。

本电路的输入电阻等于R3的阻值。C1和C2为耦合电容。电路的工作电压范围与集成运放的型号有关。

为了减小温度对放大倍数的影响，电路中的R1、R2应选用温度稳定性好的金属膜电阻，且两个电阻的误差≤1%。

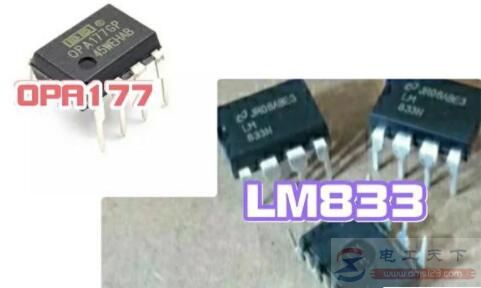

图2：精密运放OPA177和音频运放LM833

由于运放A的开环放大倍数很大，工作于负反馈状态时，其闭环放大倍数只与外接的电阻R1、R2有关，而与运放无关。即使更换不同型号的集成运放，本电路的闭环放大倍数也不会发生变化，这个放大电路交直流信号皆可放大。

如果用于放大交流音频信号时，可以选用输入噪声小、失真小、转换速率高的音频运放，比如：NE5534、LM833等。如果用于放大缓慢变化的超低频信号或直流信号时，则可以将耦合电容C1和C2省略，A选用ICL7650或OPA177等超低失调电压运放。
