一例5V电压转3V电压的电路图

5V电压转3V电压的电路图

把5V电压转换成3V电压，因工作压差不大，且输出电流只有300mA，可以用简单的三极管稳压电路来实现。

以下是电路图：

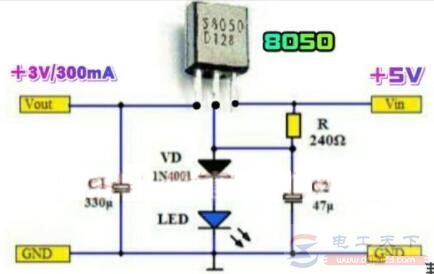

图1：三极管构成的3V/300mA稳压电路

上图电路为之前磁带随身听外接电源常用的稳压电路。二极管VD和蓝色发光二极管（其正向压降在3V左右）串联使用组成一个3.7V的稳压管，用于给8050三极管的基极提供一个稳定的3.7V参考电压。由于8050的发射结电压为0.6～0.7V，变化很小，故只要8050的基极电压稳定，即使输入5V电压有一定的波动，其输出电压（即发射极电压）也会保持稳定。

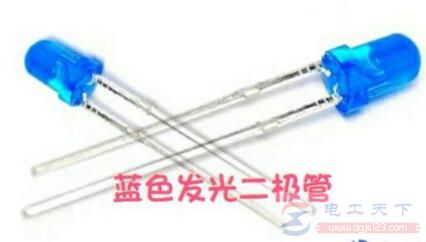

图2：蓝色发光二极管

本电路使用蓝色发光二极管既作为3V左右的稳压管，同时也作为电源指示灯。VD用来抵消8050的发射结电压，这样输出电压即为3V左右的电压。如果需要精确的3V电压，可以采用TL431精密稳压电路来代替VD和蓝色发光二极管组成的3.7V稳压电路。8050三极管的功率为1W，最大集电极电流为1.5A，而本电路中8050集电极-发射极之间的电压只有2V，其发射极电流为300mA。

在正常工作时，8050三极管的管耗只有0.6W左右，因此选用该管可以稳定可靠的工作。
