【图】共集电极放大电路(射极输出器)的电路特点

有关共集电极放大电路(射极输出器)的电路特点，集电极是输入回路和输出回路的公共端，故称此电路为共集电极放大电路，共集电极放大电路的特点及应用。

共集电极放大电路的特点

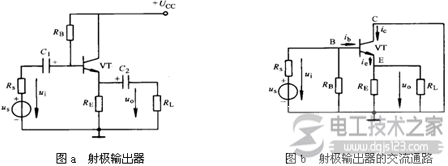

共集电极放大电路如图a所示，图b是其交流通路。可见输入信号加到基极、集电极之间，输出信号 取自发射极、集电极之间。

因此集电极是输入回路和输出回路的公共端，故称此电路为共集电极放大电路。

由于输出信号从发射极取出，所以又叫“射极输出器”。

共集电极放大电路的特点及应用

射极输出器的主要特点是①输入电阻高；②输出电阻低；③电压放大倍数小于1，且近似等于1。即没有电压放大能力，但有电压跟随作用，有一定的电流和功率放大能力。

射极输出器的上述特点在电子线路中应用非常广泛。

1、用作输入级 利用共集电极电路的输入电阻很高的特点。

2、用作输出级 利用其输出电阻很小的特点。

3、用作中间级 能够起到阻抗变换与缓冲的作用。
