智能电动平衡车电路原理图与模块接口

两轮自平衡电动车以其行走灵活、便利、节能等特点得到了很大的发展。国内外有很多这方面的研究，也有相应的产品。

两轮平衡电动车的运作原理主要是建立在一种被称为“动态稳定”（Dynamic Stabilization）的基本原理上，也就是车辆本身的自动平衡能力。智能电动平衡车电路原理图与模块接口

以内置的精密固态陀螺仪（Solid-State Gyroscopes）来判断车身所处的姿势状态，透过精密且高速的中央微处理器计算出适当的指令后，驱动马达来做到平衡的效果。

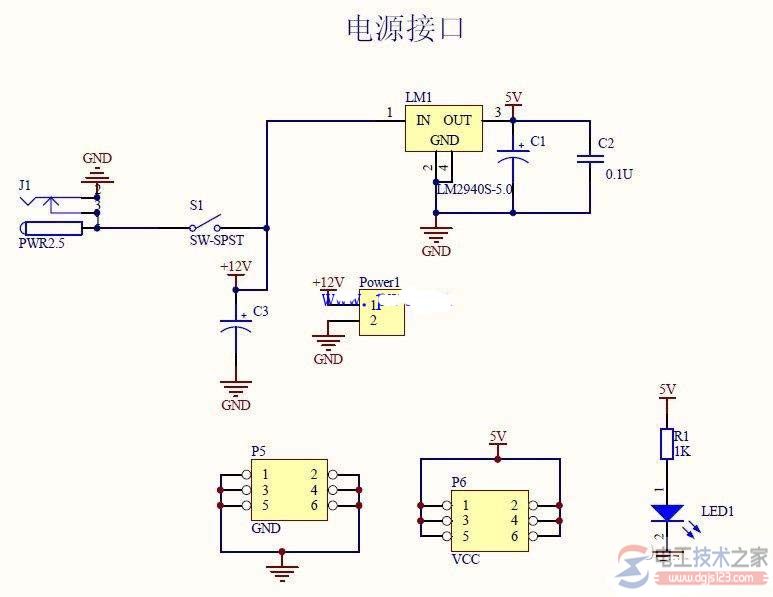

图1，电源接口电路图

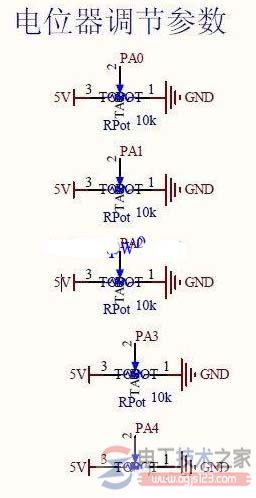

图2，测速模块接口

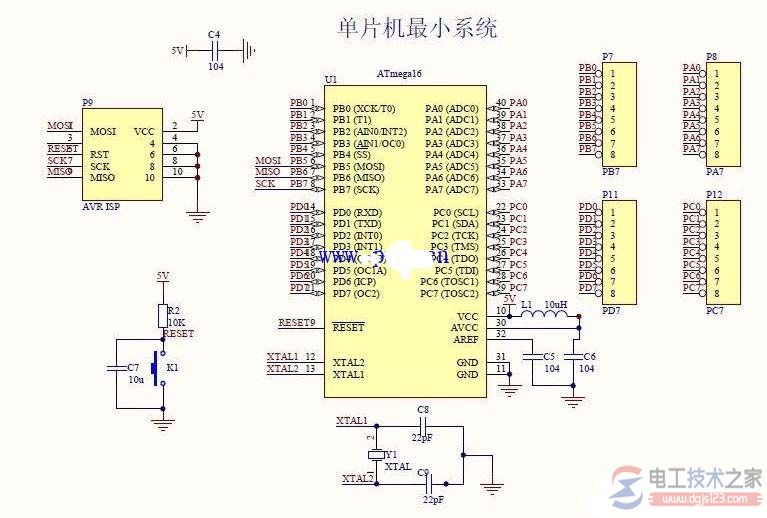

图3，单片机最小系统

车主控模块主要由稳压模块、isp下载口、无线模块、加速度传感器、陀螺仪、74ls04s施密特触发器、电源指示灯组成。

其中主控芯片的主要功能是采集加速度传感器、陀螺仪、光电编码器、以及无线模块的数据进行运算，然后进行反馈。

不仅是主要的数据运算中心又是控制中心。
