【图】单相可控整流电路及负载电阻的电流平均值

有关单相可控整流电路的组成，单相半波可控整流电路，变压器T用来变换电压，负载电阻上的电流平均值的计算方法，单相半波可控整流电路的原理等。

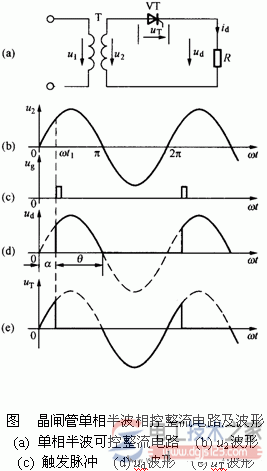

图(a)为最简单的单相半波可控整流电路。

变压器T用来变换电压，变压器一次和二次电压分别u1 和u2 表示，如图(b)，其有效值分别用U1 和U2 表示，R是电路的负载电阻。ud为负载上的直流电压，id为负载中的电流。
