一例场效应三极管查线器电路图
时间：2022-12-12作者：佚名
|

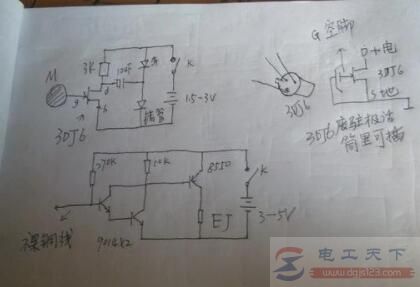

用场效应三极管制作的查线器电路图 分享一个用场效应三极管制作的查线器，灯暗时为线通，亮为线断效应管3DJ6为圆形，发光管要求高亮度红色管，二极管为锗管，M可用电路板铜箔。 查线器二，EJ为耳听，R2为10K，R1为270K，耳塞能听到交流电声，如太灵敏也可听到其它杂声。 电路图如下：
|
