【图】反馈放大电路的类型与判断方法图解

有关反馈放大电路的类型与判断方法，分为电压反馈和电流反馈，串联反馈和并联反馈，负反馈放大电路的四种组态，以及反馈类型判断方法：电压反馈与电流反馈的判断，串联反馈与并联反馈的判断等。

一、反馈的类型

根据基本放大电路与反馈网络在输出、输入端的连接方式(即取样与比较方式)，反馈的几种类型：

1、按反馈信号在输出端取样对象，可分为电压反馈和电流反馈。

若反馈网络与基本放大电路在输出端并联，如图Z0302，当Xf取自RL两端的电压Uo，即Xf ∝Uo，输出为电压取样，称为电压反馈；若反馈网络与基本放大电路在输出端相串联，这时Xf取自流过RL的电流，即Xf∝Io，输出为电流取样，称为电流反馈。对电压反馈Xo=Uo，对电流反馈Xo=Io。

2、按反馈信号与输入信号在输入端连接方式，可分为串联反馈和并联反馈。

若反馈网络与基本放大电路在输入端相串联，Xf与Xi以电压形式相迭加，称为串联反馈；若在输入端相并联，Xf与XI以电流形式相迭加称为并联反馈。对串联反馈

对并联反馈

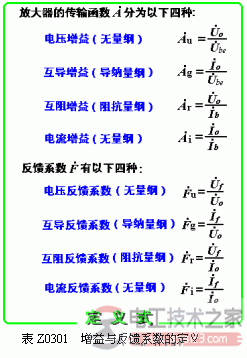

3、负反馈放大电路的四种组态
