三相异步电动机正反转控制的电路原理图

有关三相异步电动机正反转控制的电路原理图，三相异步电动机正反转控制电路的结构组成，包括辅助接点、分流端子、低压跳闸、自动跳闸、自动复位等部件与功能。

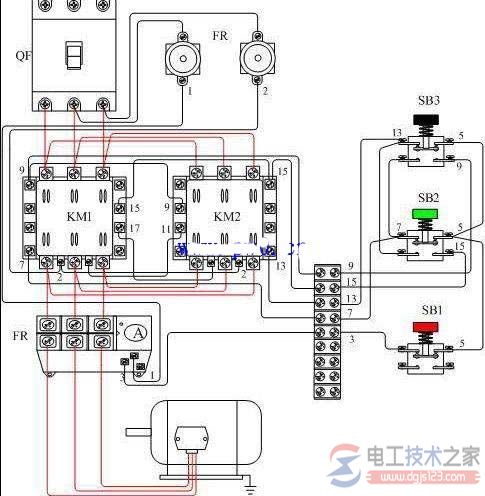

如下图：

在选择断路器时，不仅要关注断路器的延迟曲线等主要指标，还应重视它的很多次要功能，这些常容易被忽略的性能不仅能为一个良好的设计锦上添花，而且还能帮助工程师们为其应用设计精密的保护电路。

目前市面上有许多配备了各种可选功能的断路器，这些功能对于电路保护设计很有帮助。

以下是一些较为常见的功能：

1、辅助接点（辅助开关）：它们是与主接点电隔离的接点，适用于报警和程序开关。辅助接点可用于向操作人员或控制系统告警，发出警报，或在重要应用中接通备用电源。

2、传动：传动器类型的选择不仅是出于美观的考虑。具有开关速度是通/断开关两倍的传动摇杆开关的断路器能够节约成本和电路板空间。推挽式传动器在遇到突发事件时最为稳定。
