蓄电池恒流放电原理图及工作方式

有关分享蓄电池恒流放电的原理图，蓄电池恒流放电的实现方式，蓄电池的电压开始下降会引起电流的下降，保证电流恒定，必须调整负载。

蓄电池恒流放电的原理图

如下图：

随着放电时间的增加，蓄电池的电压开始下降这样就引起了电流的下降，要想保证电流恒定，必须调整负载。

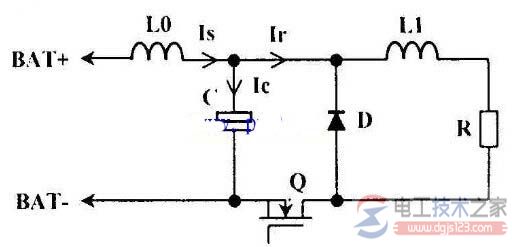

因此，结合主控对象为变换器输入电流的特点，采用如下图基于BUCK变换器结构的主回路。在电路中因电阻端无需稳压，去掉了BUCK变换器电阻端的电容，而将电容C放到了前级。

在这里L0和D起到续流和保护开关管的作用，C在开关闭合时工作在放电方式，在开关断开时工作在充电方式，同时C和L。结合使电池电流稳定。

该电路拓扑有其独到之处，可保证电池放电过程平缓受控放电电流恒定。

由于采用高频斩波降压，电池泻放能量92%以上由外挂固定电阻板转换成热能，故降压回路与监控回路可集成一体化，增加装置的可靠性，且便于携带。
