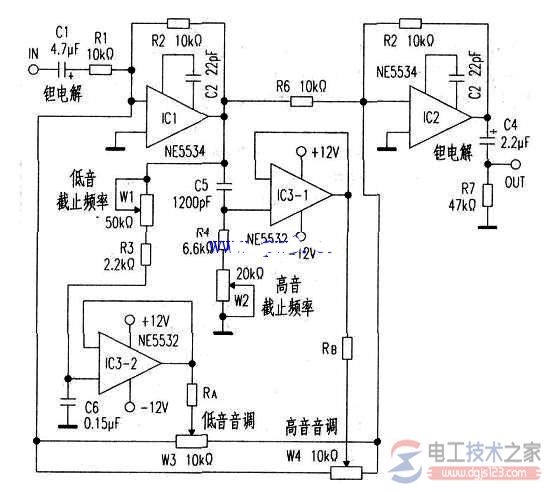

NE5532制作音调控制电路原理图
在音响电路中，一般的音调电路结构简单，对频率特性的校正不理想。
图示均衡器可以分段对频率特性进行修正，但存在电路结构复杂，易污染音质的缺点。
经过摸索、对比、调试和试听，对电路进行了改进再改进，制作出了一款电路简洁、调试容易、出声不凡的音调主路，电路见附图。
其特点介于一般音调电路与均衡器之间，兼有二者之优点，之所以能做到这一点，是由于分别独立地调整频率低端和高端的截止频率，在低端20Hz～500Hz范围内由电位器Wl调整。
在高频端5kHz～20kHz范围内由电位器W2调整。用电位器W3和W4调定频率特性曲线上必妻的上升和下降。电工天下
由于这两个电位器接在运放IC1和IC2的反相输入端，所以这些调节的相互影响无需再采用任何附加措施就能完全排除。
电路在整体上对信号不倒相，不会引起声场的变化，其传输系数在中频部分等于l，而且输出阻抗低，输入阻抗(R入=l0kΩ)与频率无关。
调节性能取决于电阻RA和RB的阻值，经我试验，当RA=—RB-4.7kΩ时，调节性能为±l0dB，为了改变调节性能必须按比例增加RA和RB的阻值。
|
