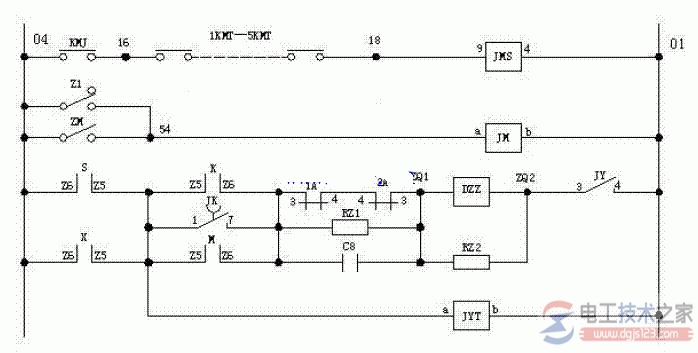

西门子电梯抱闸继电器的电路原理图

西门子电梯抱闸继电器的电路原理图

如下： 电路工作原理说明
门锁 JMS： 在每道厅门和轿门上都设有门电气联锁触点，只有当全部门关闭好后，所有门电气联锁联点闭合，门锁继电器JMS吸合，电梯才能运行。 检修JM：在轿内和轿内都装有检修开关，检修开关拨至检修位时，检修继电器JM吸合，电梯处于检修状态。电工天下 抱闸线圈：DZZ 在下列四种状态下，抱闸线圈得电，制动器打开： 1）快车上行，即S↑、K↑。 2）快车下行，即X↑，K↑。 3）慢车上行，即S↑，M↑。 4）慢车下行，即X↑、M↑。 电梯开始运行时，因为1A、2A仍未吸合，它们的常闭触点把RZ1短路，所以DZZ得以110V直流电压，电梯启动后经过一段时间延时，1A吸合，使电阻RZ1串联到DZZ线圈中，DZZ两端电压下降至70V 左右，称为维持电压。 电容C8的作用是为了DZZ从110V电压降至维持电压时有一个过渡的过程，防止DZZ电压的瞬变而引起误动作。电阻RZ2构成DZZ的放电回路。 为防止电梯从快车K转换到慢车M时，DZZ 有一个断电的瞬间，所以放入JK延时继电器，从而保证了制动器不会发生两次动作。 运行继电器JYT：当电梯上行接触器S或下行接触器X吸合时，运行继电器JYT吸合，表示电梯在运行之中。
