钢制电缆机床拖链放置及保护方法

钢制电缆机床拖链放置及保护方法

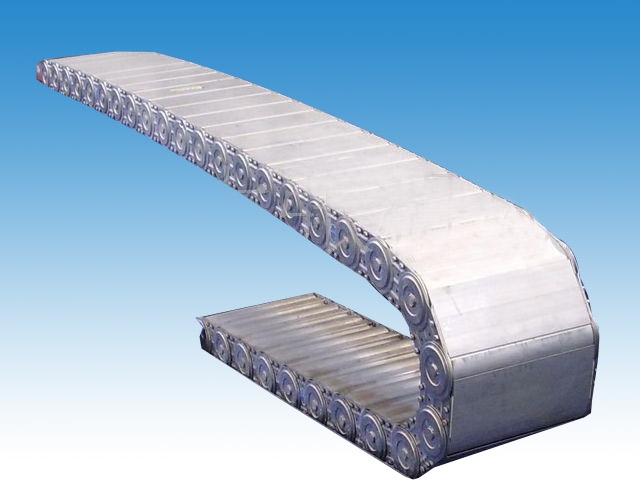

钢制电缆拖链的别名又被称作为：钢铝拖链，按其性质分为：全封闭钢制拖链和半封闭钢制拖链。弯曲半径要根据电缆的zui大直径选择并应达到电缆直径的10倍。弯曲半径可根据所给表格选择50-600mm，行程小的可相应选择较小的半径。极稳定，坚固的电缆保护，可达1000mm 宽。在任意一个部位都能打开拖链，使装线变得非常容易。拖链的固定可根据机床的位置情况选择。固定角钢可放在外周或内周在拖链内或外部，一般情况联结部分在拖链内，而向外周。 GLE型的护板采用铝合金全封闭型-"银星护板"型号：75/100/125/175 型号GLE银星护板是众和机械引进先进技术制造的型全封闭钢制拖链，有多种规格供用户选用。

钢制电缆拖链保护功能尽管避免了因 钢制电缆拖链造成的丝乱甩，水乱溅。但也产生了一些负面影响，其一增加了一个导电块，人为地造成了丝的上行和下行磨擦阻力的不同导致的张力不一，其二是增加了一个夹丝的机会，特别是切铝的时候，多一个导电块就多一个深槽夹丝的危险。把机床调整到连续稳定工作，不钢制拖链，任何时候都是很重要的，如同任何时候都是不摔跤好，摔了后的再补救，怎么也不如不摔。过多的依赖钢制拖链保护难免误事。这就是很多具有长期经验的人去掉钢制拖链保护功能，取消那个导电块，反到切出水平更高工件，取得更稳定的切割效果的主要原因。不用导电块取样尚无 钢制电缆拖链判定的好方法，光电、红外、磁感应都难适应丝架上的环境，微动开关虽迟缓些，仍是方案之一。还应该提示一下，不要指望钢制拖链保护后就地穿丝继续加工，这种可能性是很小的，一是不容易穿上，二是穿上再切而不留下钢制拖链痕迹的能性极小，这个钢制拖链痕迹在多数工件上是不能允许的，模具行业的多数人都具有这种经验。

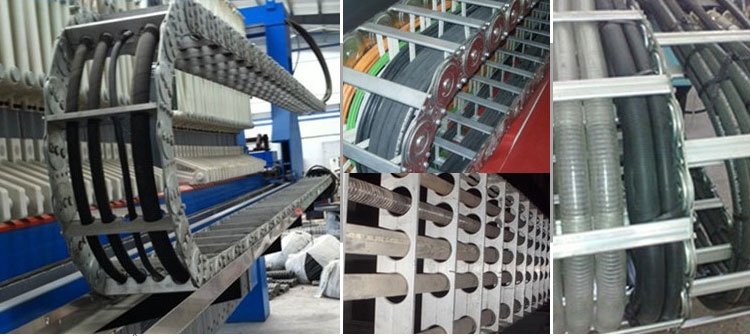

钢制电缆拖链一般以“CC”字母开头分类，主要应用于：工业电子系统,自动生成线，仓储设备，机器人，消防系统，起重机，数控机床和冶金工业。 我们的钢制电缆拖链，为了满足不停歇的来回移动，比较常规电缆通常有以下几个部分组成：

1.绞线，绞线结构必须以*的交合节距绕在一个稳定的抗拉中心周围。然而由于绝缘材料的应用，绞线结构应按运

动状态设计，从12根芯线开始，因该采用成束绞合的方式。

2.内护套 甲胄式挤压成型的内护套取代廉价的羊毛材料，填充物或附属填充物。这一方法能保证绞线结构不会散乱。

3.屏蔽 用优化的编织角度将屏蔽层紧紧的编织在内护套外，松散的编织带会降低EMC的保护能力并且屏蔽层也很快因屏蔽的断裂而失效。紧密编织的屏蔽层同时具有抗扭力的作用。

4.外护套 钢制电缆拖链由不同的改良材料制成的外护套具有不同的功能，有抗UV功能的，有抗低温功能的，有耐油的以及成本优化的。但所有的这些外护套都有一个共同点，高耐磨性，并不会粘附任何东西。外护套必须是高柔性的但也要有支撑功能，当然应该是高压成型的。

5.抗拉中心在电缆的中心根据芯数数量以及每根芯线交叉区域的空间里尽可能的有一个真正的中心线填充（而不是像通常情况下，用一些填充料或废塑料制成的垃圾芯线填充）这种方法能有效的保护绞线结构，防止绞线游离到电缆的中心区域。

6.导体结构 电缆应该选择柔韧性的导体，一般来说导体越细，电缆的柔韧性越好，但导体过细，会产生电缆缠绕现象。一系列长期的实验提供了单根导线的*直径，长度和节向的屏蔽组合，它有*的抗拉能力。

7.芯线绝缘电缆内的绝缘材料不能彼此粘滞。而且绝缘层还需要支撑每股单股的导线。因此只有在高压成型的PVC或者TPE材料才能用于拖链的数百万米电缆中的应用过程中证实他的可靠性。
