空调压缩机怎么正确接线，三种接线方法看一看

有关空调压缩机的接线方法，空调压缩机上有C公共端、R运行绕组和S启动绕组等接线端子，空调压缩机怎么正确接线，以下分享了三种不同的接线方法，有需要的朋友参考下。

正确区分空调压缩机运行绕组和启动绕组，一般按照供应商规格书标注要求操作即可。

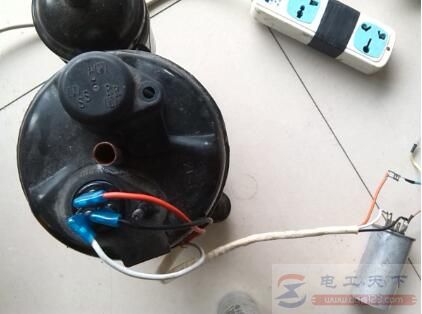

接线方法：(C公共端)接电源火线(L)、(R运行绕组)接电容再接电源零线(N)、(S启动绕组)接电容另一端。

若发现压缩机接线端无标志，可以用万用电表(Rx1Ω挡)测量：分别对3个端子电阻测量，在两个端子测出电阻值最大时，未测那个端子是公共端(C)，(运行绕组电阻 启动绕组电阻=测量电阻值最大)。确定公共端(C)后，可以利用公共端(C)分别测运行绕组电阻和启动绕组电阻。(基本判端：(C-R)运行绕组电阻比(C-S)启动绕组电阻小)。

以日立(H833压缩机)为例，运行绕组比启动绕组电阻大，其它压缩机则是运行绕组比启动绕组电阻小。

绕组电阻测量方法：

（1）C端与R端之间的电阻为主线圈绕组；
