电动自行车转把调速的工作原理分析

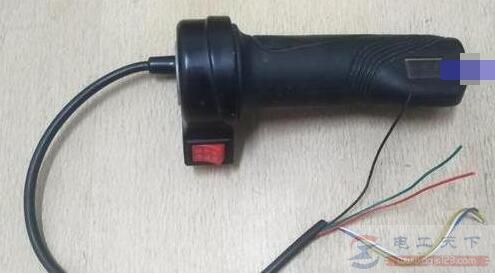

电动自行车转把是调整电动自行车无级变速的关键器件，其调速功能是电动自行车控制器工作过程的外接分支，那么电动自行车转把调速的工作原理是什么样的，下面具体来了解下。

现在市场上销售的电动自行车，绝大多数使用了三相无刷电机，而电动自行车的能量来源，却是直流电源，只有正极和负极两条线。如何把直流的两条线，转换成三相交流电？要实现这一功能，就需要电动自行车上的控制器来出场了。

电动自行车上的控制器，使用最多的是脉冲宽度（PWM）控制器，其工作原理就是把电动自行车上的直流电源，通过控制器内的锯齿波信号发生电路、脉冲宽度调制电路、电动机驱动电路等共同工作，从而使得电动自行车上的电动机，可以按照人们的需要，进行或快或慢的运转。调节这个电动车转速的把手，与电动自行车刹车断电功能一样，都是控制器功能的外接和延伸。

目前广泛使用的无刷脉宽调制控制器，对车速的控制都采用了调压式的电路。由于端口定义的不同，有二种方式：一种是端口电压上升，车速增加，一般认为这种是正向式；另一种是端口电压上升，车速下降，称其为反向式。目前，市场上能见到的产品多是正向式的，反向式的已很难见到了。
