电动法兰式硬密封蝶阀引进能够进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

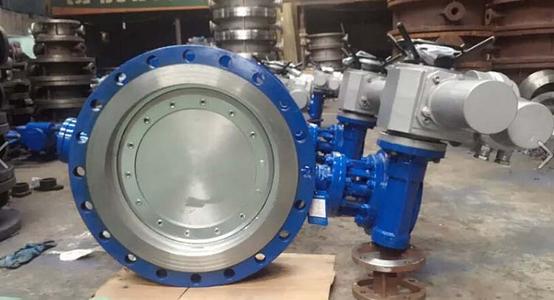

D943H电动法兰式硬密封蝶阀 电动法兰式硬密封蝶阀特点1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。 2、阀体不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。 3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长． 4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。 5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。 6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。 D943H电动法兰式硬密封蝶阀尺寸公称
通径
DN | 外形尺寸 | 连接尺寸 | L | H | D943H | PN0.6MPa | PN1.0MPa | 短 | 长 | H3 | A3 | B3 | D | D1 | Z-d | D | D1 | Z-d | 50 | 108 | 150 | 112 | 530 | 250 | 255 | 140 | 110 | 4-14 | 165 | 125 | 4-18 | 65 | 112 | 170 | 115 | 550 | 250 | 255 | 160 | 130 | 4-14 | 185 | 145 | 4-18 | 80 | 114 | 180 | 120 | 565 | 250 | 255 | 190 | 150 | 4-18 | 200 | 160 | 8-18 | 100 | 127 | 190 | 138 | 600 | 250 | 255 | 210 | 170 | 4-18 | 220 | 180 | 8-18 | 125 | 140 | 200 | 164 | 640 | 250 | 255 | 240 | 200 | 8-18 | 250 | 210 | 8-18 | 150 | 140 | 210 | 175 | 705 | 300 | 315 | 265 | 225 | 8-18 | 285 | 240 | 8-22 | 200 | 152 | 230 | 208 | 775 | 300 | 315 | 320 | 280 | 8-18 | 340 | 295 | 8-22 | 250 | 165 | 250 | 243 | 945 | 300 | 315 | 375 | 335 | 12-18 | 395 | 350 | 12-22 | 300 | 178 | 270 | 283 | 1070 | 300 | 315 | 440 | 395 | 12-22 | 445 | 400 | 12-22 | 350 | 190 | 290 | 310 | 1140 | 300 | 315 | 490 | 445 | 12-22 | 505 | 460 | 16-22 | 400 | 216 | 310 | 340 | 1210 | 300 | 315 | 540 | 495 | 16-22 | 565 | 515 | 16-26 | 450 | 222 | 330 | 380 | 1335 | 575 | 714 | 595 | 550 | 16-22 | 615 | 565 | 20-26 | 500 | 229 | 350 | 410 | 1415 | 575 | 714 | 645 | 600 | 20-22 | 670 | 620 | 20-26 | 600 | 267 | 390 | 470 | 1605 | 656 | 810 | 755 | 705 | 20-26 | 780 | 725 | 20-30 | 700 | 292 | 430 | 550 | 1844 | 656 | 810 | 860 | 810 | 24-26 | 895 | 840 | 24-30 | 800 | 318 | 470 | 640 | 2040 | 656 | 810 | 975 | 920 | 24-30 | 1015 | 950 | 24-33 | 900 | 330 | 510 | 710 | 2255 | 785 | 863 | 1075 | 1020 | 24-30 | 1115 | 1050 | 28-33 | 1000 | 410 | 550 | 770 | 2380 | 785 | 863 | 1175 | 1120 | 28-30 | 1230 | 1160 | 28-36 | 1200 | 470 | 630 | 890 | 2640 | 785 | 863 | 1405 | 1340 | 32-33 | 1455 | 1380 | 32-39 | 1400 | 530 | 710 | 920 | 2886 | | | 1630 | 1560 | 36-36 | 1675 | 1590 | 36-42 | 1600 | 600 | 790 | 1085 | 3156 | | | 1820 | 1760 | 40-36 | 1915 | 1820 | 40-48 | 1800 | 670 | 870 | 1230 | 3421 | | | 2045 | 1970 | 44-39 | 2115 | 2020 | 44-48 | 2000 | 760 | 950 | 1350 | 3685 | | | 2265 | 2180 | 48-42 | 2325 | 2230 | 48-48 |
|
