电磁阀型号对照表，电磁阀型号编制方法(图文)

【电磁阀型号对照表，电磁阀型号编制方法】

学习电磁阀知识，查看电磁阀型号对照表，了解电磁阀型号系列代号的含义，包括国内电磁阀型号系列代号，二位三通电磁阀表示法，电磁阀型号编制方法等，一起来了解下吧。

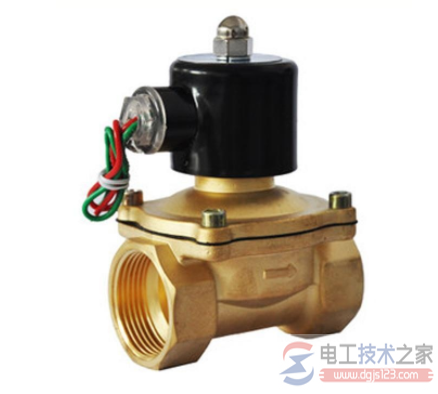

一、电磁阀型号对照表

国内电磁阀型号系列代号：TM

TM 1 2 3 4-5 6 7 8 9 10

1、防爆形式代号---防爆型用“F”，不是防爆不表示

2、控制方式代号---常开用“K”，常闭不表示，自保持用“Z”

3、结构形式代号---直动式用“0”，分步直动式用“3”，先导式用“5”，

4、耐温等级代号---低温用“L”，高温用“G”，常温不表示

5、连接方式代号---内螺纹用“1”，外螺纹用“2”，法兰用“4”，焊接用“6”，活接用“7”，卡箍用“8”，卡套用“9”，

6、公称通径的大小(mm)

7、耐压等级代号---低压-0.1-1.6MPa不表示，中压2.0-6.4MPa用“M”，高压6.5MPa-99MPa用“H”，超高压100MPa以上用“G”

8、阀体材质代号---铸铁用“Z”铸钢用“C”，不锈钢304用“P”，316用“R”，316L用“RL”，铝合金用“L”，黄铜用“T”，聚四氟用“F”，聚丙烯用“J”，PVC用“S”，CPVC用“SC”

9、附加功能代号---带信号反馈功能用“X”，带手动功能用“S”，带止回功能用“Z”，快速紧急切断带手动复位用"Q"

10、电源电压代号---直流电源24V用“D”，交流电源220V用“A”其他电源用“V”

二位三通电磁阀表示：

一进一出：防爆用TMF2/3 其它应有的表示及代号
