plc控制电磁阀驱动电路的设计方案

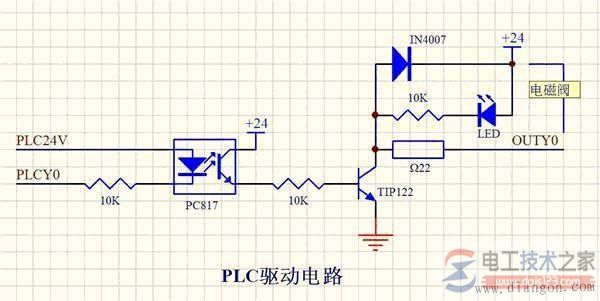

有关plc控制电磁阀驱动电路的设计方案，方案中使用光耦隔离主要保护PLC，在电磁阀短断时，保险电阻Ω22可能也不可靠，但最坏的结果是烧开关管TIP，采用2种电路起过流断电保护作用。

1、对发光二极管（包括光耦器件）其限流电阻选择应确保二极管电流在8~10mA为好，如电流太小其发光亮度低（不亮），对光耦器件来说由于发光亮度低使其光耦合效果变差。故图中的10K电阻应该为2~3KΩ。

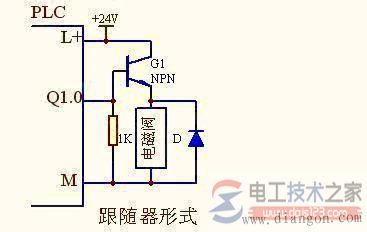

2、如果plc的24V电源与电磁阀电源是用同一个电源的话，可以省掉光耦器件，画成像我画的电路一样，这可大大简化电路，故可减少故障点。

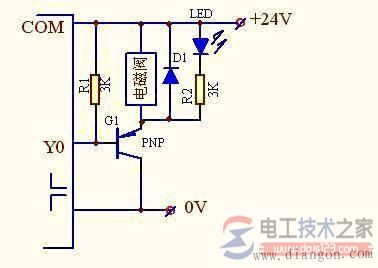

可知，PLC可能是三菱牌的，其输出电路为负逻辑，即：24V电源的正极接COM公共点，输出开关（继电器触点或晶体管开关）接在输出口（Yn）与24V电源的负极端，这样所用晶体管应为PNP型，就可组成最简输出电路，见下图：

方案中使用光耦隔离主要还是想保护PLC，在电磁阀短断时，保险电阻Ω22可能也不可靠，但最坏的结果是烧开关管TIP。
