电磁阀多种结构形式的原理图解

本文介绍了电磁阀的多种结构形式，以及这些不同结构形式的工作原理，包括二位三通电磁阀结构、二位五通电磁阀结构看，单电控与直动式电磁阀的结构原理图。

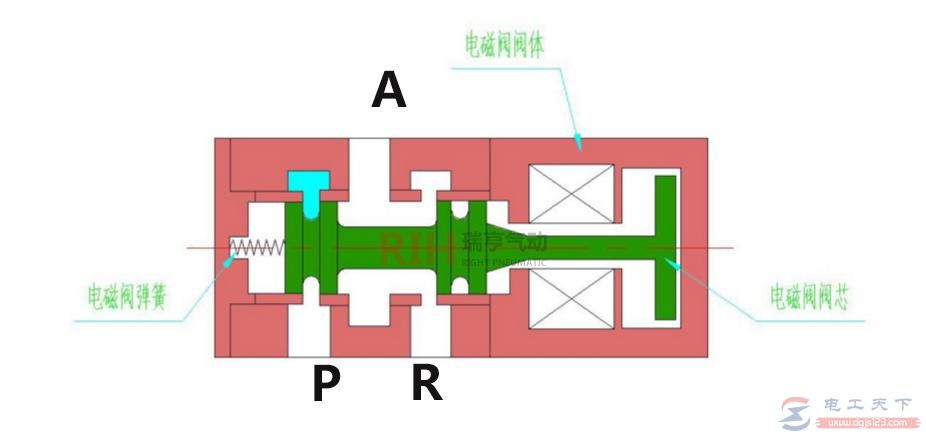

1、2/3二位三通电磁阀结构（单电控、直动式）

电磁阀阀芯有2个位置，有三个气路接口，如图1，P口为气源接口，A为通往气动执行器接口，R为排气口。

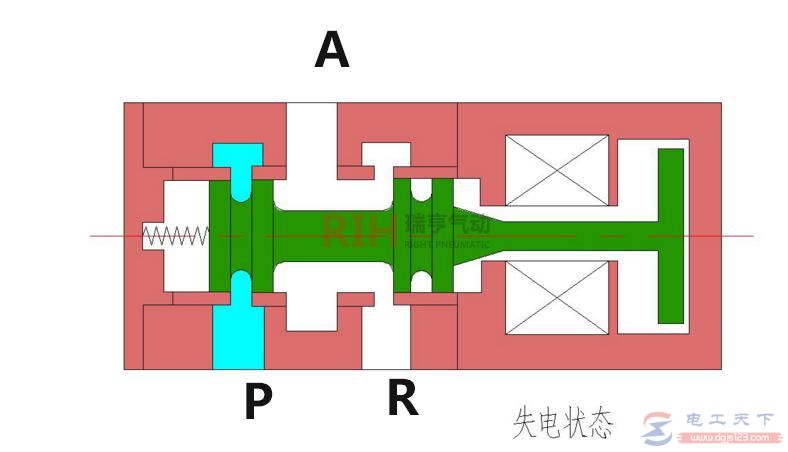

2、2/3二位三通电磁阀结构（单电控、直动式）

初始状态（失电）：此时电磁阀失电，阀芯在右侧，A口与R口相同，气缸是排气状态，P口是封闭的。

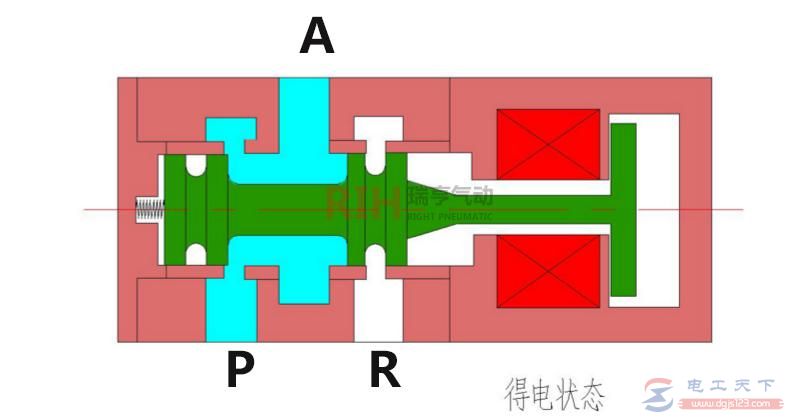

3、2/3二位三通电磁阀结构（单电控、直动式）

工作状态（得电）：此时电磁阀得电，阀芯被电磁力吸到左侧，P口与A口相通，气源由A口通往气缸，R口是封闭的；如果失电，阀芯在弹簧的作用下回到图2的初始状态。

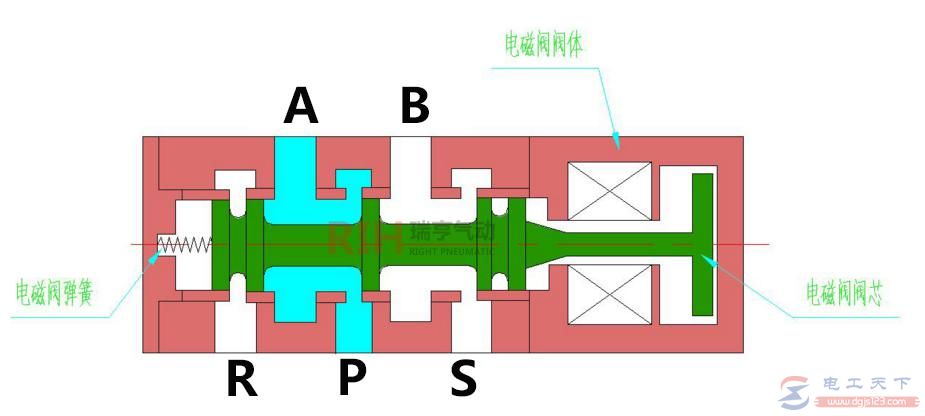

4、2/5二位五通电磁阀结构（单电控、直动式）

电磁阀阀芯有2个位置，有五个气路接口，P口为气源接口，A、B为通往气动执行器接口，R、S为排气口。

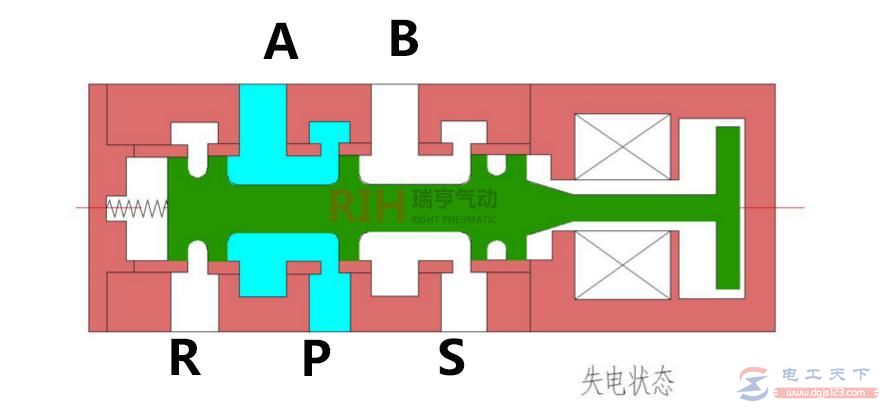

5、2/5二位五通电磁阀结构（单电控、直动式）

初始状态（失电）：此时电磁阀失电，阀芯在右侧，P口与A口相通，气源通过A口进入气缸一侧气室，B口与S口相通，与B口连的气缸另一侧是排气状态，R口是封闭的。

6、2/5二位五通电磁阀结构（单电控、直动式）
