二位三通电磁阀符号与接线图说明

本文介绍了二位三通电磁阀符号，二位三通电磁阀的工作原理，并提供了一个电磁阀接线图，用于控制汽机低压后缸喷水系统气流通道的通断，供大家学习参考。

如下图：

二位三通电磁阀：两个位置三个通气口，其中一个为进气口（P），另两个为出气口（A/B），当电磁阀得电励磁是，P和A通，失电时P和B通两位指阀芯有两个位置，三通就是三个口，一个进气口，P口，或者1口，一个工作口，2口，一个排气口，3口。

分为常开常闭二种状态，常开工作原理：通电后，阀芯产生动作，开启气路，断电之后阀芯复位，关闭气路。

二位三通电磁阀工作原理:

图2：单线圈二位三通电磁阀工作原理

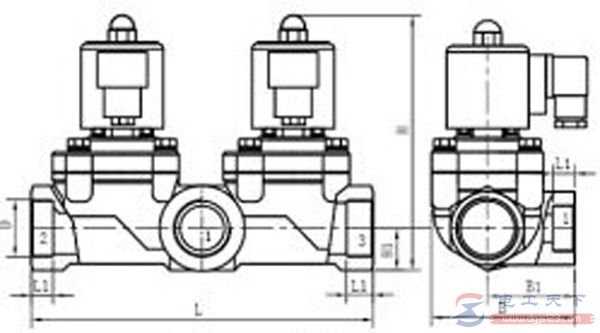

图3：双线圈二位三通电磁阀结构图

一进一出：常闭式(TM2/3)---当电磁阀线圈通电时，接口2通向接口1，接口3关闭；

当电磁阀线圈断电时，接口2关闭，接口1通向接口3；

常开式(TM2/3K)--当电磁阀线圈断电时，接口3通向接口1，接口2关闭；

当电磁阀线圈通电时，接口3关闭，接口1通向接口2；

一进二出：(TM2/31) 当电磁阀线圈通电时，出介质端(2)第一路打开，第二路(3)关闭；
