煤气灶电磁阀的作用与结构图

有关煤气灶电磁阀的作用与结构图，燃气灶具用的电磁阀，包括阀盖、阀盘、阀内的磁芯、磁芯内的线圈以及磁芯上的横条，燃气灶电磁阀的作用，以及燃气灶电磁阀不工作的原因分析。

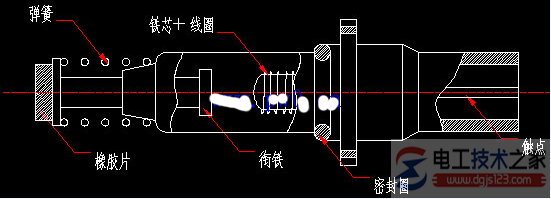

燃气灶具用的电磁阀，包括阀盖、阀盘、阀内的磁芯、磁芯内的线圈以及磁芯上的横条，磁芯的横条与簧片固定连接，簧片中部安装弹簧，作为支点，弹簧固定于一支架上，簧片的一端安装一胶嘴，阀盘设有出气道，出气道的气嘴与簧片上的胶嘴相对，形成气道开关结构。

本电磁阀依靠电磁力吸合，启动电流极小，工作稳定可靠，结构简单。

燃气灶电磁阀的优点是在没有火燃烧的情况下，可自动关闭煤气，防止煤气中毒。

燃气灶电磁阀的种类可以分为两种，一种是热电偶电磁阀，还有一种是离子熄保电磁阀，可以根据熄火保护的种类来区分，一般热电偶的是在旋钮阀的右侧，离子的，一般在接气管弯头附近。

一种是直接装在燃气进气管那边，控制两个炉头的进气，一种是装在每个炉头的进气口。

燃气灶电磁阀的作用：

一，热电偶电磁阀可以实现分别控制灶眼。
