先导式电磁阀的工作原理与结构图解

有关先导式电磁阀的工作原理与结构图解，先导式电磁阀，由先导阀与主阀组成，两者有通道相联系，导活塞式电磁阀，先导膜片式电磁阀，不同电磁阀的工作原理与结构图说明。

先导式电磁阀，由先导阀与主阀组成，两者有通道相联系，当电磁阀线圈通电，动铁芯与静铁芯吸合使导阀孔开放，阀芯背腔的压力通过导阀孔流向出口，此时阀芯背腔的压力低于进口压力，利用压差使阀芯脱离主阀口，介质从进口流向出口。

当线圈断电，动铁芯与静铁芯脱离，关闭了导阀孔，阀芯背腔压力受进口压力的补充逐渐趋于和进口平衡，阀芯因弹簧力作用下把阀门紧密关闭。

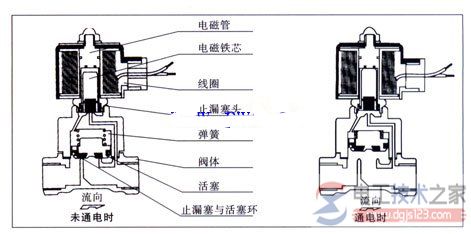

图1，先导式电磁阀工作原理图

导活塞式电磁阀如：ZCB、ZCZP、ZCGL。先导膜片式电磁阀如： ZCA、ZCS。

特点：功率消耗低、通径较大，而结构简单、安装方向任意，但只能用于电磁阀两端有一定压差的场合。

电磁阀是航天领域中广泛使用的控制元件，某先导式双向电磁阀是两位五通结构，具有常开和常闭两个腔体，通过气体流动切换下游用气设备的打开和关闭。

由于该电磁阀内部结构和气路通道比较复杂，在使用过程中，发现同一种电磁阀的不同个体会呈现出不同的建压过程。由于该电磁阀的常开腔和常闭腔建压压力(无特殊说明，本文中的压力均指表压) 和建压时间有可能对下游用气设备产生较大影响，故需要对其进行深入分析。
