电磁阀的电气图形符号大全

有关电磁阀的电气符号，不同类型电磁阀的图形符号，电磁阀的种类很多，有直动式的电磁阀，也有先导式的电磁阀，不同的电磁阀的电气符号表示略有差异。

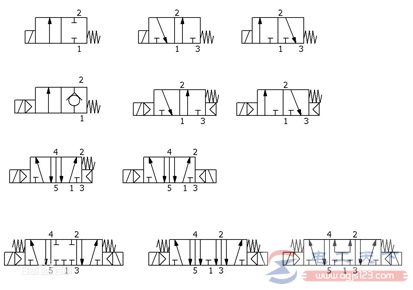

电磁阀的电气符号，如图：

电磁阀的种类繁多，最简单的电磁阀主要有单向阀、安全阀、方向控制阀、速度调节阀等。

电磁阀是一种用电磁控制的工业设备，用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动，多用在工业控制系统中调整介质的方向、流量、速度和其他的参数。

电磁阀符号是指对电磁阀功能进行描述的示意图，通常应用于气动系统设计及产品标识上，以供气动系统设计人员及电磁阀使用者了解产品功能。

在设计过程中，常常需要看气路图。各种电磁阀化身为各自相应的气动符号出现在图纸上，这种表示方式，就是电磁阀符号。

前面的“几位”，要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形(内有箭头或T线)有几个就是几位。

而后面的“几通”，是代表在其中的一个正方形上有几个点（和箭头线还有T线相交的点），就是几通。

电磁阀的图形符号的含义：

1、用方框表示阀的工作位置，有几个方框就表示有几“位”;

2、方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向;

3、方框内符号“┻”或“┳”表示该通路不通;

4、方框外部连接的接口数有几个，就表示几“通”;

5、一般，阀与系统供油路或气路连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用t（有时用o）表示;而阀与执行元件连接的油口/气口用a、b等表示。有时在图形符号上用l表示泄漏油口;

6、换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。

图形符号中的中位是三位阀的常态位。利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

不同应用行业中电磁阀符号的表示方法：

1、流程行业
