三类电磁阀的原理与特点图解

本文介绍了三类电磁阀的工作原理，以及这几类电磁阀的主要特点，包括直动式电磁阀、分步直动式电磁阀、间接先导式电磁阀的原理与特点说明。

重点介绍直动式电磁阀与先导式电磁阀的工作原理与主要特点。

1、直动式电磁阀

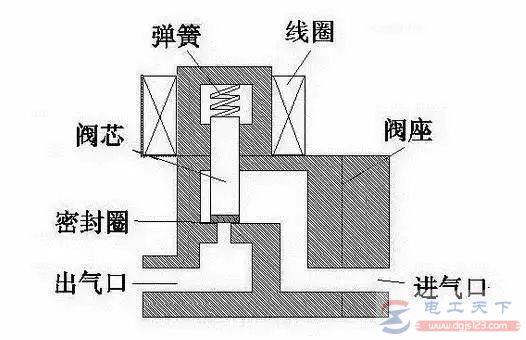

图1，直动式电磁阀

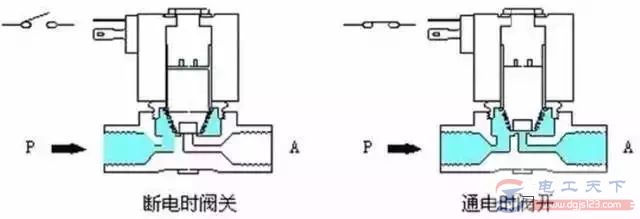

图2，直动式电磁阀

工作原理：

1）电磁阀通电

常闭型通电时，电磁线圈产生电磁力把敞开件从阀座上提起，阀门打开；

2）电磁阀断电

断电时，电磁力消失，弹簧把敞开件压在阀座上，阀门敞开。（常开型与此相反）

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。功率较大，要求必须水平安装。

2、分步直动式电磁阀

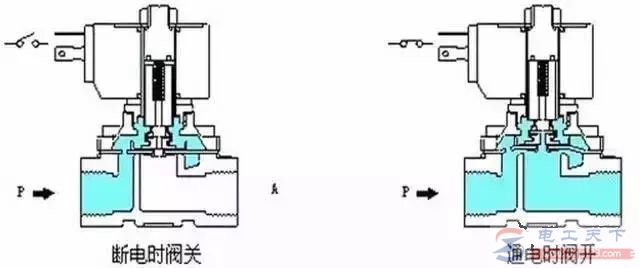

分步直动式电磁阀是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

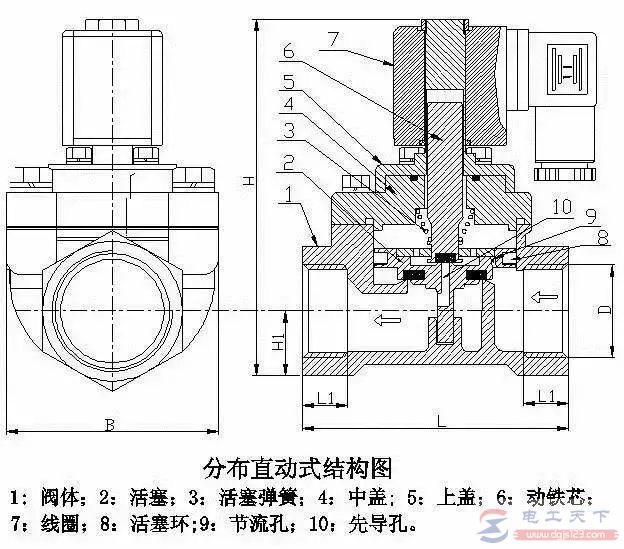

图3，分步直动式电磁阀
