怎么判断电磁阀是几位几通

有关电磁阀的小知识，电磁阀的种类繁多，并且不同的分类方法，在讲到电磁阀时经常用到“几位几通”的说法，拿到一个电磁阀时如何判别电磁阀是几位几通，下面具体来看下吧。

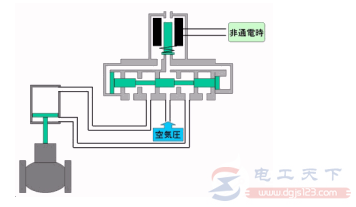

电磁阀有很多类型，在液压控制系统中使用液压电磁阀，在气压控制系统中使用气压电磁阀。这些电磁阀的作用是控制液体或气体的流向、压力的高低或者流量的大小。电磁阀的结构都是相同的，都是由三大部分构成，第一部分是电磁阀的阀体，第二部分是电磁阀的阀芯，第三部分是驱动阀芯动作的电磁铁或者弹簧，其工作示意图如下图。

对于气压阀也是对空气的压力、流量和流动方向进行控制的重要元件，可以把气压阀分为三种类别，第一种是控制方向的，称为方向控制阀，第二种是进行压力调节的，称为压力控制阀，第三种就是控制空气流量的，称为流量控制阀。

不管是液压阀还是气压阀，其结构都有相同之处，所以在讲到电磁阀时就经常用到“几位几通”的说法，那么拿到一个电磁阀时，应该如何判别电磁阀是几位几通，下面通过一个示意图来了解下。

下面是一个换向阀，假设阀的阀芯向右运动时，通过液压泵输出的压力会从阀的P口经过A口进入液压缸的左腔，这时液压缸有腔室里的液体就会通过B口流回到油箱了，如此会使阀里的活塞向右边移动。当然如果阀芯向左移动时，液体的流向就会反向流动了，这时活塞就会向左移动了。

把这个换向阀画成图形符号，如上图左边所示，因为这个换向阀的阀芯相对于阀体有三个工作位置，一般用粗实线方框符号来代阀的一个工作位置，就有三个方框，因此称为三位阀。
