直流大功率电磁阀与PLC输出口连接电路的工作原理

有关直流大功率电磁阀与PLC输出口连接电路的工作原理，用继电器驱动电磁阀电路的缺点有哪些，由继电器组成的驱动电磁阀启停与保护电路，用电子元件组成的驱动电磁阀启停及断电保护电路。

直流大功率电磁阀与PLC输出口连接电路

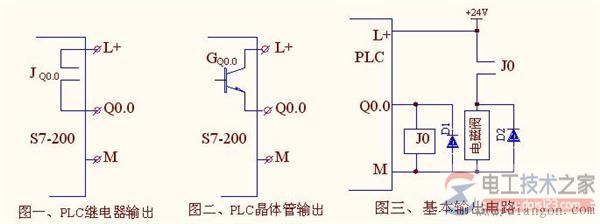

以S7-200为例，其plc输出有二种形式：1、继电器触点输出（见图一）；2、晶体管发射极输出（见下图二）。

由于PLC内的继电器触点电流与晶体管输出电流都较小，故不可用它直接驱动像电磁阀这样大功率（大电流）直流负载，一般均采用中间直流继电器做过渡（见下图三）。


用继电器驱动电磁阀电路简单，但它有以下缺点：1、继电器使用寿命有限制，在继电气频繁动作的场合，要经常更换继电器方可确保设备可靠动作；2继电器触点易粘连，在自动控制系统中因它的粘连会引起操作失控而造成事故；3、继电器线圈如发生短路会烧毁PLC的输出点。

为克服因继电器触点粘连、其线圈短路及电磁阀线圈短路所造成的失控及损坏，本文提供用二种带有断电保护功能的驱动大功率电磁阀的控制电路。【直流大功率电磁阀与PLC输出口连接电路的工作原理】
