电磁阀各字母代表的意思是什么(图文)
时间:2022-12-13来源:佚名
|

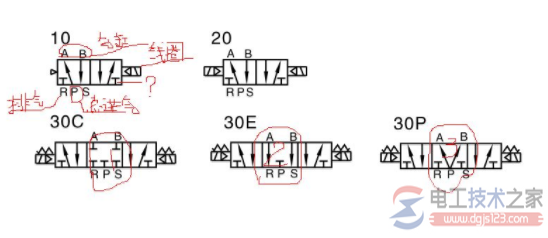

电磁阀上的各种字母代表的意思是什么,电磁阀接口处的字母表示该接口的代号,不同厂家使用的代号不尽相同,那么电磁阀上字母的含义究竟是什么,一起来了解下。 一、电磁阀接口处的字母含义 电磁阀接口处的字母是这个接口的代号。不同厂家使用的代号不尽相同。
大致表示如下: “P”:压力介质的入口,接气源。 “A”、“B”:电磁阀的输出口,接下游的设备,比如接气缸。 “R”、“S”:电磁阀的泄放口,如果介质是空气,泄放口一般不接管子。介质空气可以直接排入大气。 “Y”、“Z”:电磁阀的气动控制口。其用法有以下几种: |
