漏电保护器的终极接线方法，电工高手教你给漏保接线

在电路中漏电保护器的作用是不言而喻的，为了让漏电保护器能正常工作，以保护整个电路的安全稳定运行，那么在给漏电保护器接线时，就必须掌握正确的接线方法，下面看下电工高手给出的漏电保护器的接线图。

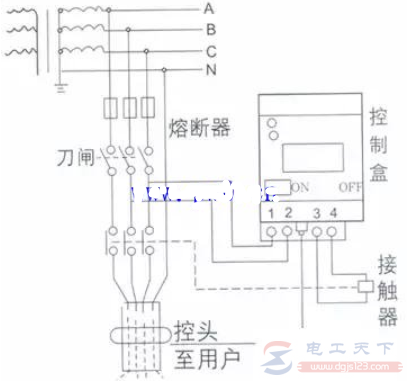

一、漏电保护器接线图

如下图所示：

二、漏电保护器接线方法

1、根据不同的电气设备的供电方式来选用不同的漏电保护器

（1）单相220V电源供电的电气设备，选用二极二线或单极二线式漏电保护器。

（2）三相三线式380V电源供电的电气设备，选用三极式漏电保护器。

（3）三相四线式380V电源供电的电气设备或单相设备与三相设备共用的电路，选用三极四线或四极四线式漏电保护器。
