漏电断路器的工作原理图解析

漏电断路器的工作原理图

对于漏电断路器，包括漏电断路器的选型注意，结构组成，附件功能应用，连一些常见的故障和处理。

要深入了解漏电断路器，还需要掌握一个关键内容：漏电断路器的工作原理。

以下与大家一起学习下漏电断路器的工作原理！

漏电断路器主要有零序电流互感器、电子组件板、漏电脱扣器及带有过载和短路保护的断路器组成。漏电断路器的漏电保护部分，由零序电流互感器（感测部分），运算控制器（控制部分)和电磁脱扣器（动作，执行部分）组成。被保护的主电路所有相，零线都穿过零序电流互感器的铁芯，组成零序电流互感器一次侧。漏电断路器的工作原理基本上可以理解为：漏电断路器对于同时接触两相的两相触电，不能保护。

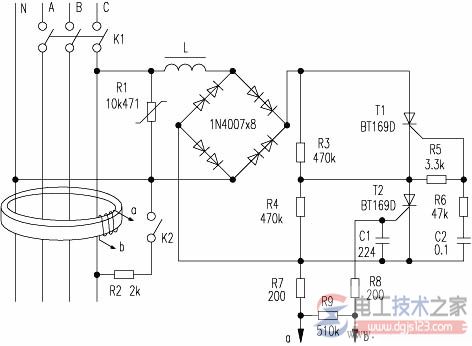

通过图解说明：

图中Ｌ为电磁铁线圈，漏电时可驱动闸刀开关Ｋ１断开。每个桥臂用两只１Ｎ４００７串联可提高耐压。

Ｒ３、Ｒ４阻值很大，所以Ｋ１合上时，流经Ｌ的电流很小，不足以造成开关Ｋ１断开。Ｒ３、Ｒ４为可控硅Ｔ１、Ｔ２的均压电阻，可以降低对可控硅的耐压要 求。
