漏电保护器安装位置变化问题分析

有关漏电保护器安装位置变化产生的问题，当漏电保护器不具备过负荷和短路保护功能时，当漏电保护器具备过负荷和短路保护功能时，在安装位置方面的问题参考。

《施工现场临时用电安全技术规范》（JGJ46-88）第7.2.2条规定：总配电箱应装设总隔离开关和分路隔离开关、总熔断器和分路熔断器（或总自动开关和分路自动开关），以及漏电保护器。若漏电保护器同时具备过负荷和短路保护功能，则可不设分路熔断器或分路自动开关。

总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值相适应。

此规定中要求安装的各种防护电器，基本实现了对施工人员和用电设备的安全保护，并且通过安装在总配电线路和分配电线路上的熔断器或自动开关、漏电保护器提供了保护的选择性，避免事故范围的扩大，影响施工生产；而且在不影响保护的前提下，尽可能地减少防护电器的使用，降低费用。

同时，防护电器的减少，其误动作概率降低，增加了运行线路的可靠性。

在施工现场临时用电线路防护电器的安装过程中发现，由于漏电保护器的功能和安装位置不同，其自动开关的取舍是不一样的，并且有与第7.2.2条规定相矛盾的地方。现分述如下：

一、当漏电保护器不具备过负荷和短路保护功能时

此时，无论漏电保护器安装在何位置，总自动开关和分路自动开关都可以按照第7.2.2条规定进行安装。

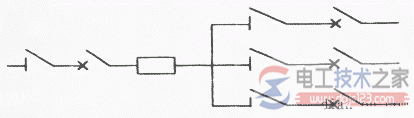

1、漏电保护器安装在总配电线路上，各种防护电器安装位置如图1：

图1 总配电线路上防护电器安装位置图

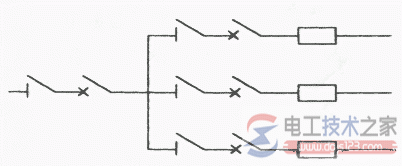

2、漏电保护器安装在分配电线路上，各种防护电器安装位置如图2：

图2 分配电线路上防护电器安装位置图
