组合式剩余电流保护装置故障原因详解(多图)

有关组合式剩余电流保护装置的常见故障，线路故障引起动作，保护范围内大电机启动时造成跳闸，设备投切或操作过程中引起继电器跳闸的原因，电气线路故障引起继电器跳闸等。

一、线路故障引起动作

线路接头绝缘破损，漏电流增大。

不带支线负荷时，剩余电流保护装置投运正常，合上各支线后，保护装置跳闸，自动重合一次后，又立即分断，永久性断开，则为支线线路故障。

电力线路剩余电流超过额定动作值，如保护装置额定动作电流值为300 mA，当线路剩余电流大于150 mA时，就有可能使剩余电流保护装置频繁动作。此时用钳形电流表测量各支路的剩余电流，将剩余电流大的支路排除或采取措施。

线路负荷不平衡，特别是线路支线较长，用电设备多，相应剩余电流增大，当在用电高峰时，造成保护装置动作跳闸。

裸导线架空线路（无绝缘保护）与其它线路（如广播线、电话线）交叉时，发生间断性接触，特别是刮风下雨天气容易产生对地短路，造成断电器跳闸。

室外的裸架空线路与其它物体相碰（如树枝）等造成单相接地故障。

线路断线接地。

保护范围内，大电机启动时，造成跳闸：

1、剩余电流保护装置互感器安装位置不对；

2、剩余电流互感器有故障；

3、剩余电流动作值接近继电器临界动作电流值；

4、大电机外壳漏电。

当保护范围外线路投动时，引起继电器动作：

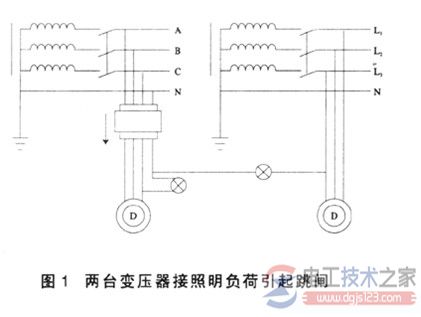

1、若剩余电流动作保护装置是新安装时，应考虑剩余电流保护装置之间PE线与N线有混线现象；

2、外电流线路距离剩余电流保护装置太近，电磁干扰引起。

设备投切或操作过程中引起继电器跳闸的原因：

1、电气设备存在漏电故障；

2、电气设备N线和PE线混用。

电气线路故障引起继电器跳闸：
