漏电断路器常见故障实例详解

有关漏电断路器常见故障的问题解析，漏电断路器常见故障的检测方法，通过几个案例来探讨漏电断路器出现故障时的处理方法，一起来了解下。

一、检修方法：面对客户提出的产品问题，首先要有清晰的检修思路：

1、询问或查看用户是否采用其它的供电保护系统，是否符合直接安装RCB0（小型漏电断路器），这方面的理论前面已有详细说明。

2、采取代换的方法：用好的RCBO代替怀疑有问题的RCBO，如代换成功则开始产品本身有问题，不成功，则采取下一步措施。

3、所控制的电路存在短路或泄漏电流超过整定额定动作电流值。

A、判断是否短路：将断路器部分与脱扣器部分分开，断路器部分单独控制电路

1、关合上即断开，则存在短路故障。

2、开关正常运行，则不存在直接的短路故障。

B、判断是漏电：

漏电有二种情况：

一是线路本身由于绝缘电阻下降而产生的漏电流，如将断路器漏电动作电流选取大一档：比如从30mA增至50mA漏电断路器能正常工作，则线路本身存在较大的泄漏电流。

二是线路本身存在接线错误，根本不适用使用漏电断路器进行保护，开关一合上就断开。必须从源头上进行处理：取消与漏电断路器原理相违背的接线等。

1、有一客户买了一台三相四线混合供电的点焊机，电工先从3P N的漏电保护器取出三相电源供点焊机使用，为图方便N线从照明灯头上引出，但是每当开关一合上就断开，于是客户认为设备有问题。

厂家寄来易损件，故障还是不能排除。后我经人介绍前去维修，终于将问题处理。其实是一个很简单的问题。

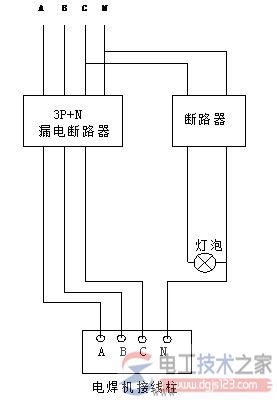

将简图绘制如下：
