一例8极漏电开关的接线图

有关漏电开关的接线方法，分享一例8极漏电开关的接线图，带漏电保护功能，也带短路保护功能，有些网友不知道漏电开关怎么接线，希望这例接线图对大家有所帮助。

漏电开关就是断路器加一个漏电模块拼装而成，带漏电保护功能的同时带短路等保护，A1，A2是AC220V的电源进线，A1需要接的火线，也就是L相；A2需要接的零线，也就是N相；下端的左边两个孔是和漏电模块拼装的接线点，不需要去动它，右边的B1和B2是出线，同样的左边是火线，右边是零线出口。

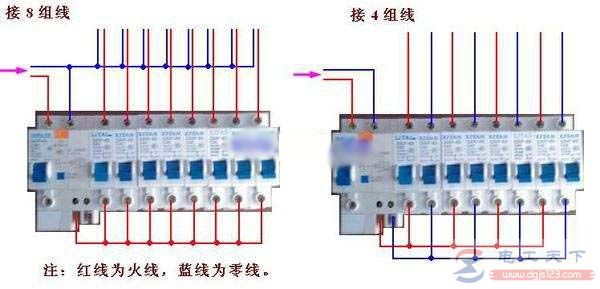

8极漏电开关接线图如下：
