漏电保护器误动作与拒动作原因分析

有关漏电保护器的误动作与拒动作的产生原因，什么是误动作，什么是拒动作，漏电保护器八种误动作类型，以及漏电保护器的拒动作发生原因，供大家参考。

什么是误动作？

误动作是指线路或设备未发生预期的触电或漏电时漏电保护装置的动作；

什么是拒动作？

拒动作是指线路或设备已发生预期的触电或漏电时漏电保护装置拒绝动作。

误动作和拒动作是影响漏电保护装置正常投入运行，充分发挥作用的主要问题之一。

图1 漏电保护装置正确接线图

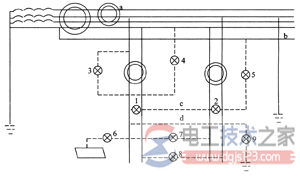

图2 漏电保护装置错误接线

一、漏电保护器的误动作

误动作的原因是多方面的。有来自线路方面的原因，也有来自保护器本身的原因。误动作的主要原因及分析如下：

1、接线错误：例如，在TN系统中，如N线未与相线一起穿过保护器，一旦三相不平衡，保护器即发生误动作；保护器后方的零线与其他零线连接或接地，或保护器后方的相线与其他支路的同相相线连接，或负荷跨接在保护器电源侧和负载侧，则接通负载时，也都可能造成保护器误动作。
