漏电保护器的错误接线九大分类及原因分析

有关漏电保护器的九种错误接线方式，包括漏电保护器并联、工作零线断线、工作零线端子代替相线端子使用、工作零线不接，进出线端子悬空、保护零线当工作零线使用等。

不少工地因接线错误而造成的保护器失灵问题仍然比较突出，应当引起我们足够重视。

这里总结了一些漏电保护器错误接线种类，及其可能造成的危险后果整理分析如下，供同行参考和专家批评指正。

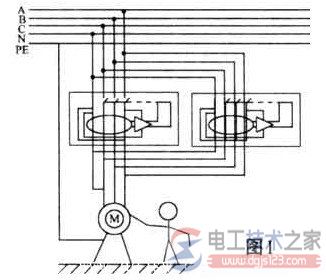

一、漏电保护器并联(如图1)

出现保护器并联的现象，一般有两种情况：一是个别工程用电量大，暂时买不到额定电流与之匹配的保护器；二是大容量的保护器价格高，而使用小容量的保护器并联，费用则相对较低。

后果分析：首先，保护器并联接线时·，两个保护器的动作电流不可能绝对相等，跳闸的时间就会有先有后，从而导致动作时间延长。其次，在并联接线状态下，当一个保护器失灵时，系统将无法保证安全。当系统漏电时，虽然一个保护器动作了，而失灵的保护器不跳闸，主回路仍然带电，起不到保护作用。另外，由于工作零线混用，会引起误跳闸现象。

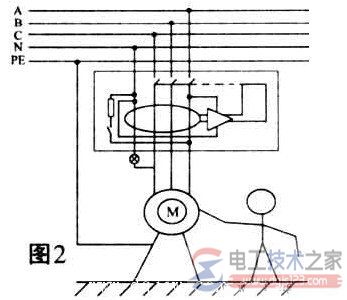

二、工作零线断线(如图2)

这是一种比较危险的现象。当工作零线在电源侧断线时，保护器的负荷侧零线将会带电。一是因为220V的电源会通过放大器的电源串到零线上使零线带电；二是如果保护器带有单相负荷，电源会通过负载串到零线上，对用电人员造成人身伤害。三是由于零线断线，放大器无工作电源，当回路发生漏电时，无法跳闸。

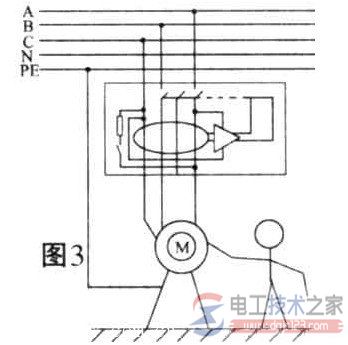

三、工作零线端子代替相线端子使用(如图3)

发生这种情况的主要原因，是原来的漏电保护器触头或端子，有一相因负荷过大或接触不良被烧坏，操作人员违章作业将相线接在零线端子上，违章使用。

可能造成的不良后果是：①用电设备将会有一相长期带电(如图3中的C相)。因为工作零线在经过漏电保护器内部时，没有设置断开触点，进出端子是直接联通的。②漏电保护器为220V跳闸电源时，会将放大器烧坏；漏电保护器为380V跳闸电源时，可能会因缺一相电而无法跳闸。(电工技术之家 www.gdzrlj.com)两种情况的结果都是使漏电保护器的保护功能失灵。③检修设备时，可能会因有一相电源断不开而出现触电事故。

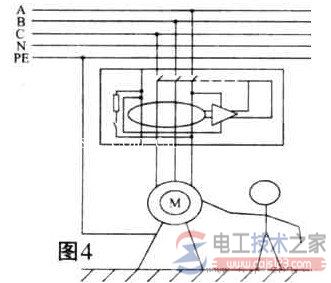

四、工作零线不接，进出线端子悬空(如图4)

这种情况多出现在对焊机的漏电保护器上。由于电流很大，把电缆芯线两根并一根，造成芯线数量不够，就把工作零线省了。如果保护器内部放大器用的是相线与工作零线间的电源，不接零就没有220V跳闸电源，漏电保护器不起作用。

五、工作零线接地(设备外壳，如图5)
