单相漏电保护器线路图原理解析

有关单相漏电保护器线路的原理图，包括由1只晶闸管构成的漏电保护线路、由1只晶闸管构成的多功能漏电保护线路的原理图，供大家学习参考。

一、由1只晶闸管构成的漏电保护线路

由1只晶闸管构成的漏电保护线路如图1所示，该线路可用于对单相供电的负载进行保护。

一旦负载端出现漏电时，就会自动启动工作，切断负载的供电，以保护负载端不致造成事故。

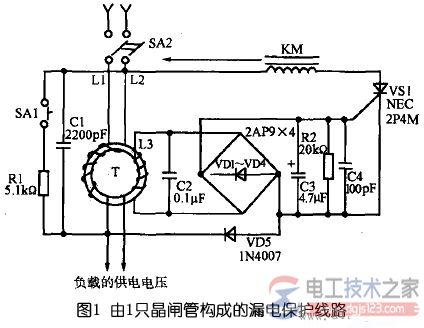

由1只晶闸管构成的漏电保护线路

上图所示线路是由脱扣控制电路、漏电实验电路两个部分组合而成的。

当负载端未出现漏电时，合上脱扣开关SA2后，L1与L2上通过的电流相量和为零，故电流互感器L3次级绕组上无感应电压或产生的感应电压极低，不会使VS1单向晶闸管被触发导通，不会影响负载的供电电压。
